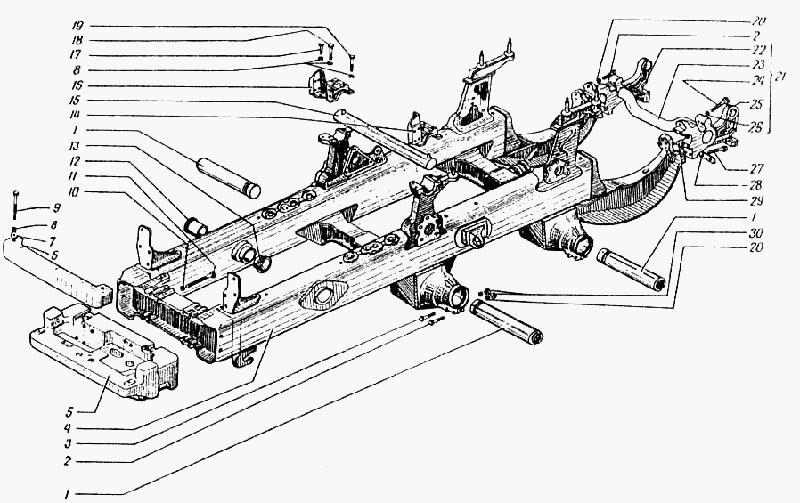

Рама ДТ-75МВ 88.30.. Запасные части к трактору ДТ-75
Рама ДТ-75МВ 88.30.. Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 0 | 88.30.004 | 1 | Рама Дт-75МВ |
| 1 | 77.30.018А | 4 | Цапфа |
| 4 | 88.30.030 | 1 | Рама сварная |
| 5 | 88.30.265 | 1 | Груз |
| 6 | 88.30.121 | 1 | Груз малый |
| 12 | 77.30.136А | 2 | Втулка большая |
| 13 | 77.30.133-1 | 2 | Втулка малая |
| 14 | 77.30.143-1 | 1 | Головка верхняя левая |
| 15 | 88.30.024-1 | 1 | Ось верхняя в сборе |
| 16 | 77.30.144-1 | 1 | Головка верхняя правая |
| 21 | 77.30.020-6 | 1 | Ось задняя |
| 22 | 77.30.122-6 | 1 | Кронштейн соединительный правый |
| 23 | 77.30.120-2 | 1 | Ось задняя |
| 25 | 77.30.121-6 | 1 | Кронштейн соединительный левый |
| 28 | 77.30.139 | 4 | Пластина стопорная заднего кронштейна |
