Гусеница 77.34.. Запасные части к трактору ДТ-75
Гусеница 77.34.. Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|

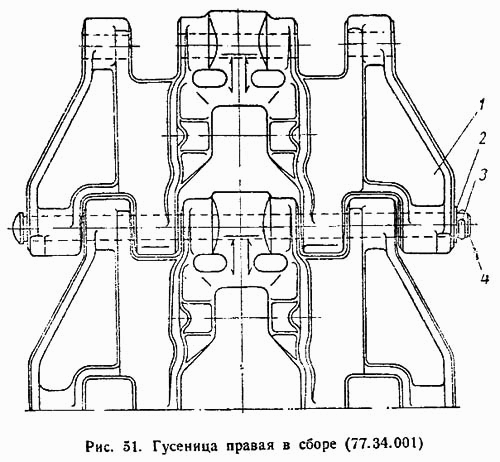

| 77.34.001 | 1 | Гусеница правая в сборе | |
| 77.34.002 | 1 | Гусеница левая в сборе | |
| 77.35.012Р | 1 | Бугель левый в комплекте с болтами М20Х1,5Х80-100 (для запасных частей) | |
| 77.35.013Р | 1 | Бугель правый в комплекте с болтами М20Х1,5Х80-100 (для запасных частей) | |
| 1 | 74.34.501 | 84 | Звено гусеницы |
| 2 | 77.35.103-1А | 1 | Скоба прицепная |
| 2 | А34-4 | 84 | Шайба |
| 3 | А34-3 | 84 | Шплинт |
| 4 | 77.35.011 | 1 | Шкворень в сборе |
| 4 | А34-2-01А | 84 | Палец звена |
| 5 | 77.35.102-2 | 1 | Бугель правый |
| 10 | 77.35.104 | 1 | Скоба упряжная |
| 12 | А35-2А | 2 | Палец скобы упряжной |
