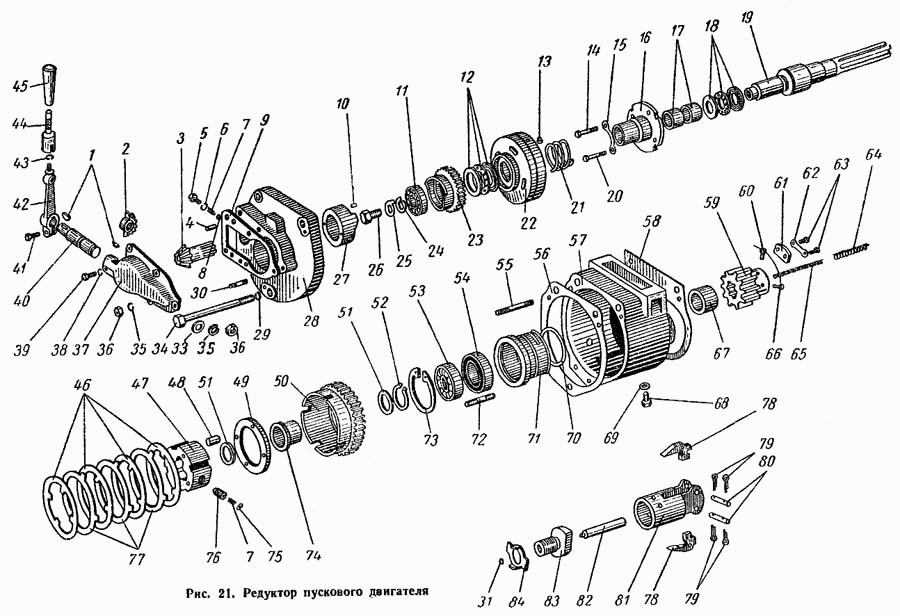

Редуктор пускового двигателя 41-19.. Запасные части к трактору ДТ-75
Редуктор пускового двигателя 41-19.. Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 4Т6-19с3 | Корпус редуктора в сборе | 1 | |
| 01-19с5-1 | Ступица в сборе | 1 | |
| СМД8-19с6 | Держатель в сборе | 1 | |
| 4Т6-19с6 | Крышка в сборе | 1 | |
| 41-19с7 | Шестерня муфты сцепления в сборе | 1 | |
| 01-19с11 | Крышка в сборе | 1 | |
| 6Т2-19с11 | Диск нажимной в сборе | 1 | |
| 6Т3-19с16 | Рукоятка рычага включения | 1 | |
| 57 | АСМД7-1901-1 | Корпус редуктора | 1 |
| 28 | 6Т3-1902 | Крышка | 1 |
| 37 | 01-1903-1 | Крышка механизма включения | 1 |
| 49 | 4Т6-1903 | Диск прижимной | 1 |
| 74 | 4Т6-1904 | Втулка | 1 |
| 27 | 6Т3-1905 | Упор неподвижный | 1 |
| 50 | 4Т6-1905 | Шестерня муфты сцепления | 1 |
| 22 | 6Т2-1906-1 | Диск нажимной | 1 |
| 19 | 4Т6-1906 | Вал редуктора | 1 |
| 23 | 6Т3-1906 | Упор нажимной | 1 |
| 16 | 01-1907-1 | Ступица | 1 |
| 47 | 01-1908 | Корпус обгонной муфты | 1 |
| 71 | 4Т6-1908 | Втулка | 1 |
| 3 | 6Т3-1911 | Шестерня | 1 |
| 40 | 6Т3-1912-1 | Валик включения | 1 |
| 2 | 6Т3-1913 | Шестерня механизма включения | 1 |
| 42 | 6Т3-1914-1 | Рычаг включения | 1 |
| 46 | 01-1917 | Диск ведомый | 1 |
| 59 | 01-1919 | Шестерня включения | 1 |
| 5 | 6Т3-1919 | Болт | 1 |
| 7 | 6Т3-1920 | Пружина | 5 |
| 61 | 6Т2-1920-1 | Пластина | 1 |
| 24 | 6Т3-1921 | Шайба | 1 |
| 25 | 6Т3-1922 | Шайба стопорная | 1 |
| 56 | 6Т3-1923 | Прокладка | 1 |
| 58 | 6Т3-1924 | Прокладка | 1 |
| 82 | СМД2-1925-1 | Толкатель | 1 |
| 83 | 14-1996 | Втулка толкателя | 1 |
| 13 | СМД2-1927 | Палец | 2 |
| 64 | СМД2-1928 | Пружина толкателя большая | 1 |
| 81 | СМД2-1931 | Держатель | 1 |
| 77 | 6Т2-1932 | Диск | 3 |
| 75 | СМД2-1932 | Упор | 4 |
| 80 | СМД2-1933 | Ось груза | 2 |
| 39 | 6Т3-1936 | Винт установочный | 1 |
| 21 | 6Т2-1937 | Пружина | 1 |
| 78 | СМД2-19375 | Груз держателя | 2 |
| 70 | 6Т2-1938-1 | Кольцо уплотнительное | 1 |
| 67 | 6Т3-1940 | Втулка | 1 |
| 44 | 6Т3-1947 | Стержень | 1 |
| 45 | 6Т3-1948 | Корпус | 1 |
| 51 | 6Т2-1949 | Кольцо регулировочное | 2 |
| 84 | 14-1953 | Шайба замковая | 1 |
| 65 | 01-1967 | Пружина толкателя малая | 1 |
| 9 | 01-1968 | Прокладка | 1 |
| 15 | 01-1971 | Шайба замковая | 2 |
| 17 | 01-1972 | Втулка | 2 |
| 76 | 01-1984 | Плунжер | 4 |
| 60 | СМД8-1994 | Болт | 4 |
| 31 | СМД8-1997 | Шайба | 1 |
| 62 | 01-19108 | Шайба стопорная | 1 |
| 69 | СМД7-1539 | Прокладка | 2 |
| 63 | Болт М8Х20 кл. 2-015, ГОСТ 7796-62 | Болт М8Х20 кл. 2-015, ГОСТ 7796-62 | 4 |
| 14 | Болт М8Х35 кл. 2-015, ГОСТ 7795-62 | Болт М8Х35 кл. 2-015, ГОСТ 7795-62 | 1 |
| 13 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 | 4 |
| 26 | Болт М12Х25 кл. 2-015, ГОСТ 7796-62 | Болт М12Х25 кл. 2-015, ГОСТ 7796-62 | 1 |
| 34 | Болт М14Х150 кл. 2-015, ГОСТ 7795-66 | Болт М14Х150 кл. 2-015, ГОСТ 7795-66 | 3 |
| 30 | Шпилька М8Х18 Н478-66 | Шпилька М8Х18 Н478-66 | 3 |
| 72 | Шпилька М8Х22 Н478-66 | Шпилька М8Х22 Н478-66 | 2 |
| 55 | Шпилька М8Х55 Н478-66 | Шпилька М8Х55 Н478-66 | 2 |
| 36 | Гайка М8 кл. 2-055, ГОСТ 2524-62 | Гайка М8 кл. 2-055, ГОСТ 2524-62 | 8 |
| 38 | Шайба пружинная Н6 65Г, ГОСТ 6402-61 | Шайба пружинная Н6 65Г, ГОСТ 6402-61 | 1 |
| 6 | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 | 1 |
| 29 | Шайба пружинная 14Н 65Г, ГОСТ 6402-61 | Шайба пружинная 14Н 65Г, ГОСТ 6402-61 | 3 |
| 1 | Шпонка сегм. 4Х6,5, ГОСТ 8795-58 | Шпонка сегм. 4Х6,5, ГОСТ 8795-58 | 2 |
| 4 | Штифт цилиндрический 8Пр13Х16 Н507-66 | Штифт цилиндрический 8Пр13Х16 Н507-66 | 2 |
| 8 | Шарик ВV 8 мм Р, ГОСТ 3722-60 | Шарик ВV 8 мм Р, ГОСТ 3722-60 | 1 |
| 10 | Штифт цилиндрический 5С3Х12, ГОСТ 3128-6 | Штифт цилиндрический 5С3Х12, ГОСТ 3128-60 | 1 |
| 11 | Шарикоподшипник № 205, ГОСТ 8338-57 | Шарикоподшипник № 205, ГОСТ 8338-57 | 1 |
| 12 | Шарикоподшипник №8109, ГОСТ 6874-54 | Шарикоподшипник №8109, ГОСТ 6874-54 | 1 |
| 18 | Шарикоподшипник №8106, ГОСТ 6874-54 | Шарикоподшипник №8106, ГОСТ 6874-54 | 1 |
| 20 | Болт М8Х45 кл. 2-015, ГОСТ 7795-62 | Болт М8Х45 кл. 2-015, ГОСТ 7795-62 | 5 |
| 33 | Шайба 9Х20Х2 Н497-66 | Шайба 9Х20Х2 Н497-66 | 1 |
| 35 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | 16 |
| 41 | Болт М8Х25 кл. 2-015, ГОСТ 7796-62 | Болт М8Х25 кл. 2-015, ГОСТ 7796-62 | 5 |
| 43 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | 5 |
| 48 | Ролик V15Х30 Н31-58 | Ролик V15Х30 Н31-58 | 4 |
| 52 | Кольцо НЭ-40, ГОСТ 9301-99 | Кольцо НЭ-40, ГОСТ 9301-99 | 1 |
| 53 | Шарикоподшипник № 208, ГОСТ 8338-57 | Шарикоподшипник № 208, ГОСТ 8338-57 | 1 |
| 54 | Манжета I-I-55 Н536-66 | Манжета I-I-55 Н536-66 | 1 |
| 66 | Проволока 01,2Х115, ГОСТ 3282-46 | Проволока 01,2Х115, ГОСТ 3282-46 | 1 |
| 68 | Пробка IМ14Х13 кл. 2а, Н519-66 | Пробка IМ14Х13 кл. 2а, Н519-66 | 2 |
| 73 | Кольцо ВЭ-80, ГОСТ 9301-59 | Кольцо ВЭ-80, ГОСТ 9301-59 | 1 |
| 79 | Шплинт 3,2Х18-005, ГОСТ 397-64 | Шплинт 3,2Х18-005, ГОСТ 397-64 | 4 |
