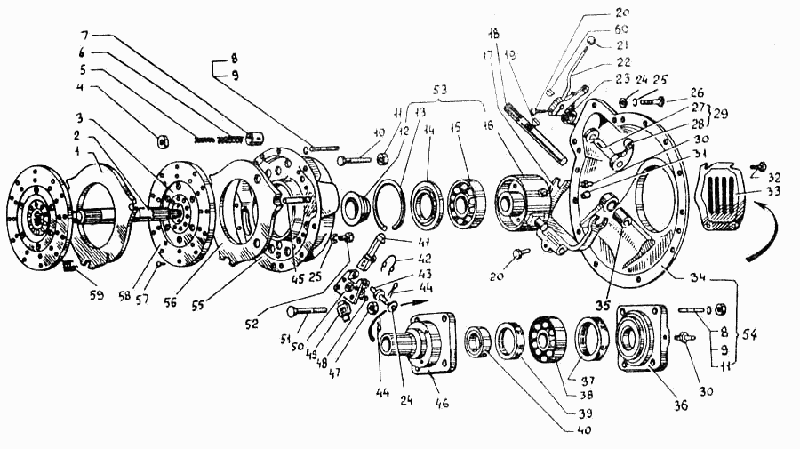

Муфта сцепления ДТ-75МВ 41-21.. Запасные части к трактору ДТ-75
Муфта сцепления ДТ-75МВ 41-21.. Запасные части к трактору ДТ-75
№ | Номер по каталогу | Кол-во | Наименование |
---|---|---|---|
0 | 41-21с15 | 1 | Крышка муфты |
0 | 41-2101А | Муфта сцепления в сборе | 1 |
0 | А52.22.102-10/ГП1 | Пластина ведущая прямая корзины сцепления | 21 |
0 | 41-21С2-2Б | Корпус с дисками в сборе | 1 |
1 | 6Т2-2105 | Диск ведущий средний | 1 |
2 | 41-2103-3 | Вал муфты сцепления | 1 |
2 | 41-21С16 | 1 | Вал муфты сцепления |
4 | 01М-2129 | Подпятник пружины | 12 |
5 | 41-2145 | Пружина внутренняя | 12 |
6 | 41-2144 | Пружина наружная | 12 |
7 | 01-2135 | Стакан пружины сцепления | 12 |
10 | 01-2128 | Винт регулировочный | 3 |
12 | 6Т2-2121 | Кольцо упорное (упор) нажимного подшипника | 1 |
13 | Б140 | Кольцо упрное ГОСТ 13943-68 | 1 |
14 | 6Т2-2124 | Шайба маслоотражательная | 1 |
15 | 46118 | Подшипник 46118 ГОСТ 831-62 | 1 |
16 | 6Т2-2119А | Корпус муфты выключения | 1 |
17 | 6Т2-2126-1 | Вилка выключения | 1 |
18 | 41-2125-2 | Валик вилки выключения | 1 |
19 | 6Х13 | Шпонка сегментная 6Х13, ГОСТ 8795-58 | 1 |
20 | М10Х35 кл. 2-015 | Болт М10Х35 кл. 2-015, ГОСТ 7796-70 | 2 |
21 | 01М-2170 | Рукоятка рычага наружного | 1 |
22 | 41-21с14 | 1 | Рычаг наружный |
23 | 6Т2-2167 | Пружина | 1 |
27 | 6Т2-2132 | Ось рычага внутреннего | 1 |
28 | 6Т2-2153 | Рычаг внутренний | 1 |
29 | 6Т2-21с11 | Рычаг с осью в сборе | 1 |
31 | 01М-0188 | Пробка муфты выключения | 4 |
33 | 41-2137 | Крышка люка | 1 |
35 | 41-2146 | Втулка валика вилки | 2 |
36 | 41-2117-2А | Крышка сальника | 1 |
37 | 2-75х100-1 | Манжета ГОСТ 8752-79 | 1 |
38 | 412 | Подшипник ГОСТ 8338-75 | 1 |
39 | 2-80х105-1 | Манжета ГОСТ 8752-79 | 1 |
40 | 6Т2-2118 | Обойма | 1 |
41 | 01-2112 | Рычаг отжимной | 3 |
41 | 6Т2-2112 | Рычаг отжимной | 3 |
42 | 6Т2-2150 | Пружина отжимного рычага | 3 |
43 | 6Т2-2149 | Палец отжимного рычага | 3 |
44 | 3,2Х25 | Шплинт ГОСТ 397-79 | 3 |
45 | 41-2142 | Палец ведущий | 3 |
46 | 6Т2-2116 | Корпус (стакан) выжимного подшипника А-41 | 1 |
47 | 6Т2-2156 | Гайка | 3 |
49 | 01-2151 | Шайба к болту отжимного рычага | 3 |
50 | 6Т2-2113 | Серьга отжимного рычага выключения | 3 |
51 | 6Т2-2111 | Болт отжимного рычага | 3 |
52 | 01М-2158 | Болт балансировочный | 6 |
53 | 6Т2-2109 | Накладка ведущая | 3 |
54 | 41-21с12А | 1 | Крышка муфты в сборе |
55 | 6Т2-21с4 | 1 | Корпус муфты сцепления |
56 | 6Т2-2104-20 | Диск ведущий крайний | 1 |
58 | СМД1-2111А | Накладка ведомого диска | 4 |
60 | 6Т2-2127 | Пружина отжимная | 6 |
65 | 6Т2-2126-1 | Вилка выключения | 1 |
