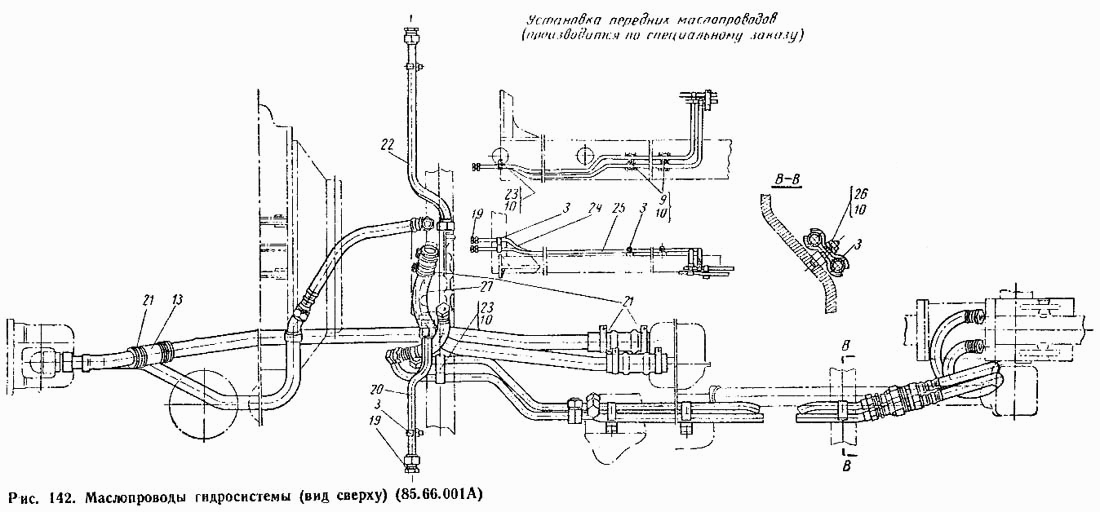

Маслопроводы гидросистемы 85.66.(вид сверху) . Запасные части к трактору ДТ-75
Маслопроводы гидросистемы 85.66.(вид сверху) . Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 85.66.001А | 1 | Маслопроводы гидросистемы | |
| 3 | 77.66.119А | 12 | Планка прижимная |
| 9 | Болт М10Х30 | 6 | Болт М10Х30, ГОСТ 7796-62 |
| 10 | Шайба пружинная 10Н | 9 | Шайба пружинная 10Н, ГОСТ 6402-61 |
| 19 | 54.54.124 | 6 | Заглушка |
| 21 | ХСВ-43 | 8 | Хомутики стяжные винтовые |
| 22 | 77.66.017 | 2 | Маслопровод правый в сборе |
| 23 | Болт М10Х35 | 2 | Болт М10Х35, ГОСТ 7796-62 |
| 25 | 77.66.028-2 | 1 | Трубка отводная левая в сборе |
| 26 | Гайка М10 | 4 | Гайка М10, ГОСТ 5915-62 |
| 27 | 77.66.111 | 1 | Труба сливная |
