Уравновешивающий механизм 41-23.. Запасные части к трактору ДТ-75
Уравновешивающий механизм 41-23.. Запасные части к трактору ДТ-75

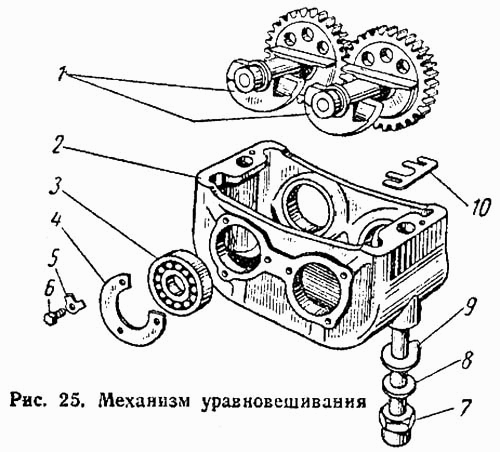

| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 41-23с1-3 | 1 | Механизм уравновешивания в сборе | |
| 1 | 41-2303-5 | 2 | Шестерня-груз |
| 2 | 41-2301-3 | 1 | Корпус механизма уравновешивания |
| 3 | Роликоподшипник 12507КМ | 1 | Роликоподшипник 12507КМ |
| 4 | 41-2316-1 | 4 | Крышка подшипника |
| 5 | Шайба стопорная 11 8Х14 Н499-66 | 12 | Шайба стопорная 11 8Х14 Н499-66 |
| 6 | Болт М8Х18 кл. 2-015, ГОСТ 7796-62 | 12 | Болт М8Х18 кл. 2-015, ГОСТ 7796-62 |
| 7 | 41-2308-1 | 2 | Болт |
| 8 | 6Т2-0141 | 2 | Шайба |
| 9 | 41-2317-1 | 2 | Шайба |
| 10 | 41-2314-1 | 2 | Прокладка регулировочная |
