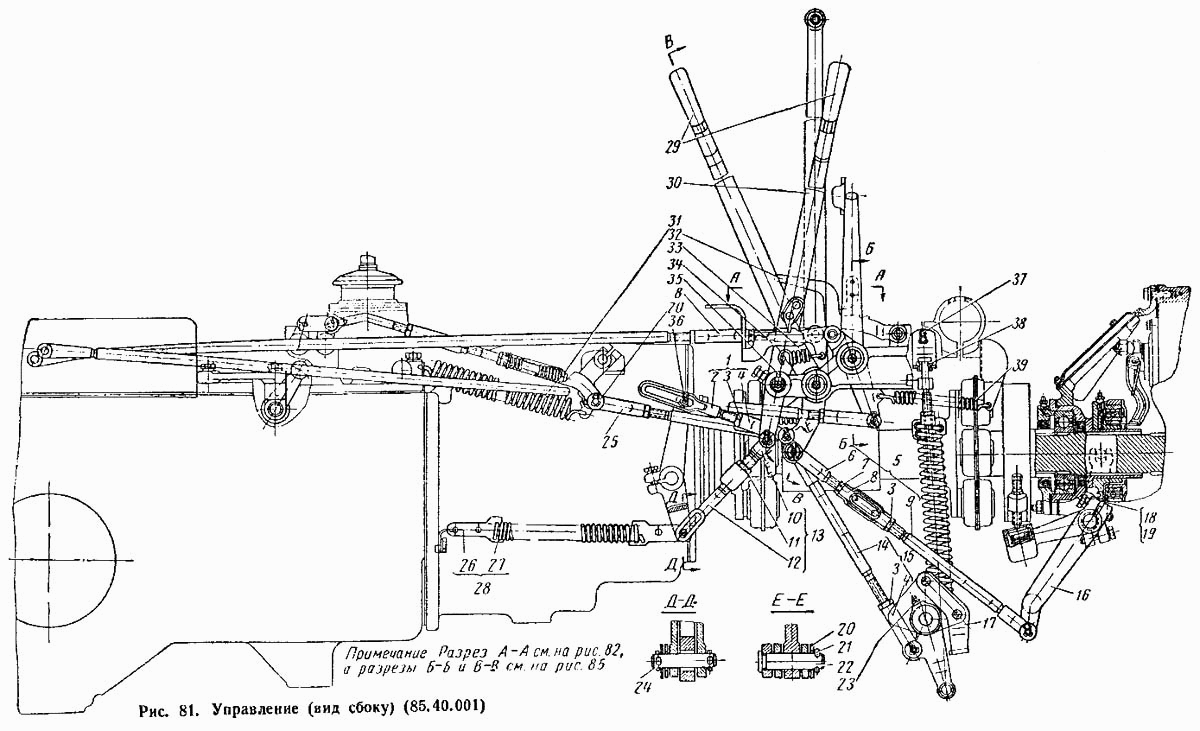

Управление (вид сбоку) 85(77).40. Запасные части к трактору ДТ-75
Управление (вид сбоку) 85(77).40. Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 85.40.001 | 1 | Управление | |
| Шайба пружинная 10Н | 2 | Шайба пружинная 10Н, ГОСТ 6402-61 | |
| 1 | 77.40.045 | 1 | Тяга блокировки увеличителя в сборе |
| 3 | Гайка М12Х1,25 | 13 | Гайка М12Х1,25, ГОСТ 5916-62 |
| 4 | А40-17 | 5 | Вилка |
| 5 | 85.40.012 | 1 | Тяга муфты сцепления в сборе |
| 6 | 77.40.163 | 2 | Вилка большая |
| 7 | Гайка М12Х1,25 левая | 3 | Гайка М12Х1,25, левая ГОСТ 5916-62 |
| 8 | 77.40.161-1А | 3 | Муфта регулировочная |
| 9 | 77.40.157А | 1 | Тяга блокировки увеличителя |
| 9 | 85.40.011 | 1 | Тяга муфты сцепления большая в сборе |
| 10 | 77.40.138А | 1 | Вилка тяги рычага увеличителя |
| 11 | Гайка М16Х1,5 | 1 | Гайка М16Х1,5, ГОСТ 5927-62 |
| 12 | 77.40.127-1 | 1 | Тяга рычага увеличителя |
| 13 | 77.40.041 | 1 | Тяга рычага увеличителя в сборе |
| 14 | 77.40.172-1 | 1 | Тяга сервомеханизма |
| 15 | 77.40.043А | 1 | Тяга сервомеханизма в сборе |
| 16 | 85.40.102-1 | Рычаг муфты | |
| 17 | 77.40.302 | 1 | Упор пружины сервомеханизма |
| 18 | Болт М12Х45 | 1 | Болт М12Х45, ГОСТ 7796-62 |
| 19 | Шайба пружинная 12Н | 9 | Шайба пружинная 12Н, ГОСТ 6402-61 |
| 20 | Шайба 12 | 7 | Шайба 12, ГОСТ 11371-65 |
| 21 | Шплинт 4Х22 | 25 | Шплинт 4Х22, ГОСТ 397-66 |
| 22 | 77.40.193 | 1 | Палец рычага муфты |
| 23 | Масленка I-А1 | 1 | Пресс-масленка I-А1 прямая, ГОСТ 1303-56 |
| 24 | 77.40.133 | 2 | Палец большой |
| 25 | 77.40.196 | 1 | Вилка тяги тормозка |
| 26 | 77.40.197-1 | 2 | Ушко пружины |
| 27 | 77.40.178-1 | 1 | Пружиня оттяжная |
| 28 | 77.40.052-1 | 1 | Пружина оттяжная в сборе |
| 29 | 77.40.144 | 2 | Рукоятка рычага в сборе |
| 30 | 77.40.026 | 1 | Рычаг увеличителя в сборе |
| 31 | 77.40.194-1 | 1 | Пружина тормозка увеличителя |
| 32 | 77.40.115 | 1 | Сектор |
| 33 | 77.40.170 | 1 | Пружина оттяжная рычага увеличителя |
| 34 | 77.40.114-1 | 1 | Педаль увеличителя |
| 35 | Масленка II-А-90 | 3 | Пресс-масленка II-А-900, ГОСТ 1303-56 |
| 37 | Шплинт 3,2Х18 | 3 | Шплинт разводной 3,2Х18, ГОСТ 397-66 |
| 38 | 77.40.185 | 2 | Сухарь |
| 39 | 77.40.119 | 2 | Пружина педалей тормозов |
| 41 | 77.40.142 | 3 | Втулка распорная малая |
| 43 | 77.40.130 | 1 | Кронштейн управления правый |
| 48 | 77.40.029 | 1 | Тяга педали правой в сборе |
| 66 | 77.40.028 | 1 | Тяга рычага управления левая в сборе |
| 69 | 77.40.192 | 1 | Тяга тормозка увеличителя |
| 74 | 77.40.024 | 1 | Педаль правая в сборе |
| 75 | 77.40.025 | 1 | Педаль левая в сборе |
| 80 | 77.40.023 | 1 | Рычаг управления левый в сборе |
| 81 | 77.40.022 | 1 | Рычаг управления правый в сборе |
| 84 | 77.40.182 | 1 | Палец ушка верхнего |
| 88 | 77.40.183А | 1 | Ушко верхнее |
