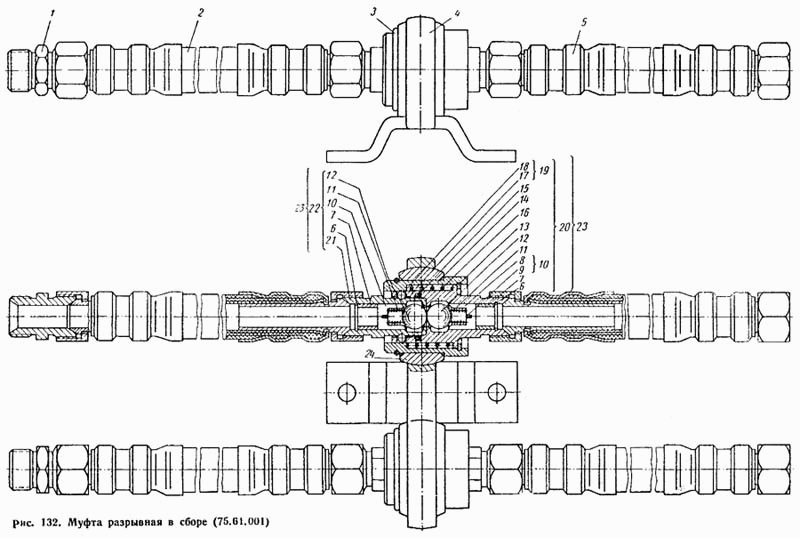

Муфта разрывная 75.61.(для ДТ-75М-0 и ДТ-75М-С4). Запасные части к трактору ДТ-75
Муфта разрывная 75.61.(для ДТ-75М-0 и ДТ-75М-С4). Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 75.61.001 | 1 | Муфта разрывная в сборе | |
| 1 | 54.61.104А | 2 | Штуцер переходной |
| 3 | 75.61.108 | 2 | Кольцо стопорное |
| 11 | А16-2530034-1 | 2 | Пружина |
| 12 | Шар III16,669 мм Н, ГОСТ 3722-60 | 2 | Шарик |
| 14 | А40/50-2643025-I | 8 | Крестовина (нижняя половина) |
| 15 | НЩ10-0101031А | 1 | Кольцо |
| 18 | Шар III5,556 мм Н, ГОСТ3722-60 | 8 | Шарик |
