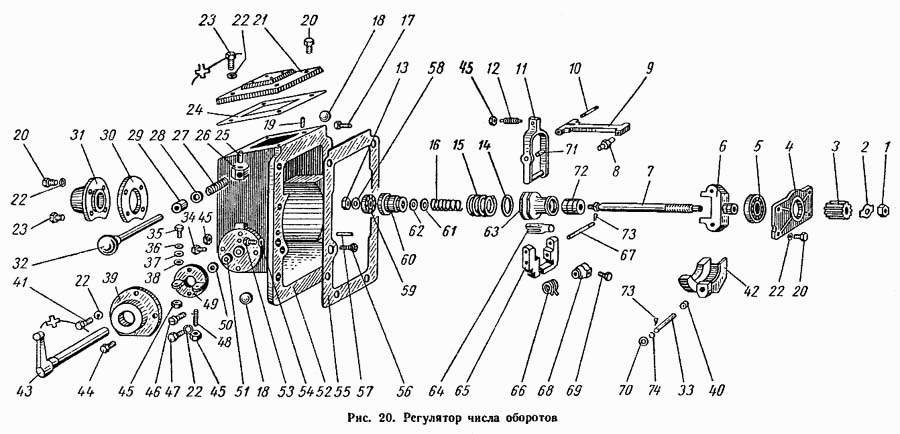

Регулятор числа оборотов 41-17. Запасные части к трактору ДТ-75
Регулятор числа оборотов 41-17. Запасные части к трактору ДТ-75
№ | Номер по каталогу | Кол-во | Наименование |
---|---|---|---|
03-17с2 | Корпус регулятора в сборе | 1 | |
17-090А | Кольцо замковое | 1 | |
17-с13-1Б | Тяга регулятора в сборе | 1 | |
17-с3-3 | Валик регулятора с крестовиной в сборе | 1 | |
17-с4 | Сальник корпуса регулятора в сборе | 1 | |
17-с5Д | Вилка тяги регулятора в сборе | 1 | |
17-с6-1А | Втулка пружины в сборе | 1 | |
17-с8-2 | Муфта регулятора со втулкой в сборе | 1 | |
41-А17с1 | Регулятор в сборе | 1 | |
41-А17с11 | Груз регулятора в сборе | 1 | |
41-А17с9-Г | Валик регулятора в сборе | 1 | |
1 | 17-039-1 | Гайка валика регулятора | 1 |
2 | 17-038Б | Шайба валика регулятора | 1 |
3 | 17-037-1А | Шестерня валика регулятора | 1 |
4 | 17-036Г | Гнездо шарикоподшипника | 1 |
5 | Шарикоподшипник 46203, ГОСТ 831-54 | Шарикоподшипник 46203, ГОСТ 831-54 | 1 |
6 | 17-033-4 | Крестовина грузов | 1 |
7 | 17-032-3 | Валик регулятора | 1 |
8 | 17-059-3 | Кулачок тяги регулятора | 1 |
9 | 17-058-5 | Тяга регулятора | 1 |
10 | 17-075-1А | Ось вилки короткая | 1 |
11 | 17-009В-1 | Вилка тяги регулятора | 1 |
12 | 17-013А | Болт вилки | 1 |
13 | Гайка М8-055, ГОСТ 5929-62 | Гайка М8-055, ГОСТ 5929-62 | 1 |
14 | 17-047 | Прокладка регулировочная | 5 |
15 | 17-049А | Пружина регулятора наружная | 1 |
16 | 17-048-1А | Пружина регулятора внутренняя | 1 |
17 | Болт IIIМ8Х25 кл. 2-015, ГОСТ 7796-62 | Болт IIIМ8Х25 кл. 2-015, ГОСТ 7796-62 | 1 |
18 | Заглушка 16, ГОСТ 3111-46 | Заглушка 16, ГОСТ 3111-46 | 2 |
19 | 17-069 | Штифт цилиндрический | 3 |
20 | Болт М6Х16 кл. 2-015, ГОСТ 7798-62 | Болт М6Х16 кл. 2-015, ГОСТ 7798-62 | 7 |
21 | 17-068-3 | Крышка корпуса регулятора верхняя | 1 |
22 | Шайба пружинная 6Н 65Г, ГОСТ 6402-61 | Шайба пружинная 6Н 65Г, ГОСТ 6402-61 | 16 |
23 | Болт IIIМ6Х16 кл. 2-015, ГОСТ 7798-62 | Болт IIIМ6Х16 кл. 2-015, ГОСТ 7798-62 | 1 |
24 | 17-067 | Прокладка | 1 |
25 | 17-066-1 | Винт призмы | 1 |
26 | 41-1763-1 | Призма валика обогатителя | 1 |
27 | 17-062 | Пружина валика обогатителя | 1 |
28 | 17-061 | Шайба сальника валика обогатителя | 1 |
29 | 17-004 | Сальник валика обогатителя | 1 |
30 | 17-055 | Прокладка | 1 |
31 | 17-056 | Крышка регулятора задняя | 1 |
32 | 17-с14-1А | Валик обогатителя в сборе | 1 |
33 | 17-045-3 | Ось груза регулятора | 2 |
35 | 17-022-1 | Болт регулировочный | 1 |
36 | 17-021 | Прокладка регулировочная | 3 |
37 | 17-021-1 | Прокладка регулировочная | 3 |
38 | 17-021-2 | Прокладка регулировочная | 2 |
39 | 17-027-3 | Крышка упора | 1 |
40 | 17-043-2 | Втулка груза | 4 |
41 | Болт IIIМ6Х14 кл. 2-015, ГОСТ 7798-62 | Болт IIIМ6Х14 кл. 2-015, ГОСТ 7798-62 | 3 |
42 | 17-042-2А | Груз регулятора | 2 |
43 | 17-018-4 | Валик с рычагом | 1 |
44 | Болт М6Х14 кл. 2-015, ГОСТ 7798-62 | Болт М6Х14 кл. 2-015, ГОСТ 7798-62 | 4 |
45 | Гайка Мб кл. 2-055, ГОСТ 5915-62 | Гайка Мб кл. 2-055, ГОСТ 5915-62 | 4 |
46 | Винт М6Х12 кл. 2-015, ГОСТ 1490-62 | Винт М6Х12 кл. 2-015, ГОСТ 1490-62 | 1 |
47 | Болт М6Х14 кл. 2-015, ГОСТ 7799-57 | Болт М6Х14 кл. 2-015, ГОСТ 7799-57 | 4 |
48 | 17-023 | Шпилька-ограничитель выключения подачи | 1 |
49 | 17-020-2 | Шайба упора | 1 |
50 | 17-007 | Обойма сальника | 1 |
51 | 17-008 | Кольцо сальника | 1 |
52 | 03-1701 | Корпус регулятора | 1 |
53 | Болт М8Х25 кл. 2-015, ГОСТ 7796-62 | Болт М8Х25 кл. 2-015, ГОСТ 7796-62 | 7 |
54 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | 8 |
55 | 17-057 | Прокладка | 1 |
56 | 17-074А | Упор жесткий | 1 |
57 | 17-002 | Штифт установочный | 2 |
58 | 17-054 | Шайба замковая | 1 |
59 | Шарикоподшипник 200, ГОСТ 8338-57 | Шарикоподшипник 200, ГОСТ 8338-57 | 1 |
60 | 17-052-2 | Седло пружины регулятора | 1 |
61 | 17-050 | Прокладка регулировочная | 4 |
62 | 17-050-А | Прокладка регулировочная | 4 |
63 | 17-028-2 | Муфта регулятора | 1 |
64 | 17-029-2 | Втулка муфты | 1 |
65 | 17-011-1 | Кронштейн вилки тяги регулятора | 1 |
66 | 17-016Б | Пружина кронштейна | 1 |
67 | 17-012-2 | Ось кронштейна | 1 |
68 | 17-014-2 | Втулка пружины | 1 |
69 | Болт М6Х20 кл. 2-015, ГОСТ 7798-62 | Болт М6Х20 кл. 2-015, ГОСТ 7798-62 | 1 |
70 | 17-099 | Кольцо стопорное | 4 |
71 | 17-010А | Штырь вилки | 2 |
72 | Шарикоподшипник 8202, ГОСТ 6874-54 | Шарикоподшипник 8202, ГОСТ 6874-54 | 1 |
73 | Шплинт 2Х12-005, ГОСТ 397-64 | Шплинт 2Х12-005, ГОСТ 397-64 | 2 |
74 | 17-044А | Шайба оси груза | 8 |
