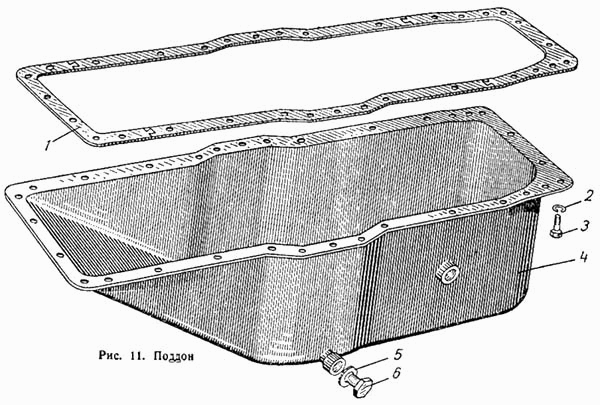

Поддон двигателя 41-08. Запасные части к трактору ДТ-75
Поддон двигателя 41-08. Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 41-08с3А | 1 | Маслоизмеритель в сборе | |
| 1 | 41-0802-1 | 1 | Прокладка |
| 2 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | 32 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 |
| 3 | Болт М8Х20 кл. 2-015, ГОСТ 7796-62 | 32 | Болт М8Х20 кл. 2-015, ГОСТ 7796-62 |
| 4 | 41-08с2-1 | 1 | Крышка картера нижняя |
| 5 | Кольцо 22Х30 МН4152-62 | 1 | Кольцо 22Х30 МН4152-62 |
| 6 | У5-0815-1 | 1 | Пробка |
