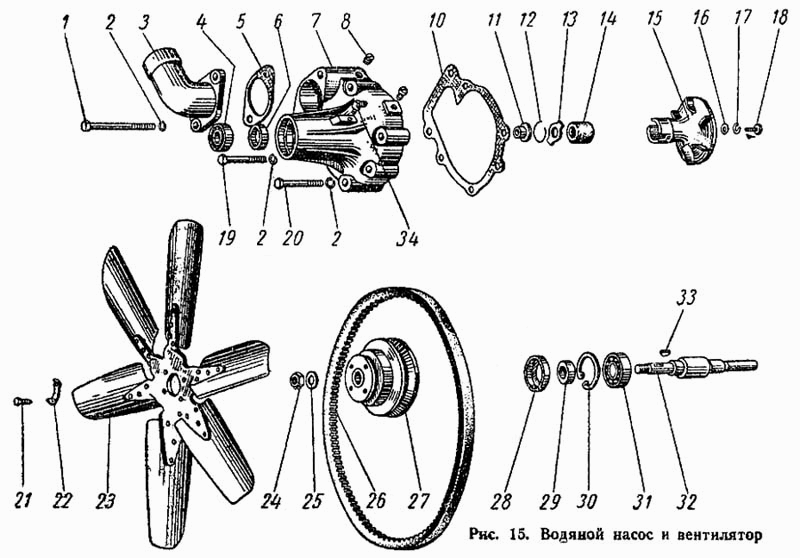

Водяной насос и вентилятор 41-13. Запасные части к трактору ДТ-75
Водяной насос и вентилятор 41-13. Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 01-13с4 | Крыльчатка водяного насоса в сборе | 1 | |
| 41-13с3-1 | Водяной насос в сборе | 1 | |
| 1 | Болт М10Х105, ГОСТ 7795-62 | Болт М10Х105, ГОСТ 7795-62 | 2 |
| 2 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | 7 |
| 3 | 02-1307-2 | Патрубок водяной | 1 |
| 3 | 01М-1307-01 | 1 | Патрубок водяного насоса АМЗ алюм. |
| 4 | Шарикоподшипник 304, ГОСТ 8338-57 | Шарикоподшипник 304, ГОСТ 8338-57 | 1 |
| 5 | 6Т3-1303 | Прокладка патрубка | 1 |
| 6 | Манжета I-I-20 Н536-66 | Манжета I-I-20 Н536-66 | 1 |
| 7 | 03-1301 | Корпус водяного насоса | 1 |
| 8 | Пробка КГ-3/8, ГОСТ 12721-67 | Пробка КГ-3/8, ГОСТ 12721-67 | 1 |
| 10 | 01-1306 | Прокладка | 1 |
| 11 | СМД1-1306 | Втулка опорная | 1 |
| 12 | СЧД1-1317 | Кольцо сальника стопорное | 1 |
| 13 | 03-1322 | Шайба | 1 |
| 13 | 14-1312А | Шайба уплотняющая | 1 |
| 14 | 01-13с5 | Манжета в сборе | 1 |
| 15 | 01-1314 | Крыльчатка водяного насоса | 1 |
| 17 | Шайба 9Х20Х2 Н495-66 | Шайба 9Х20Х2 Н495-66 | 1 |
| 18 | Болт М8Х20, ГОСТ 7796-62 | Болт М8Х20, ГОСТ 7796-62 | 1 |
| 19 | Болт М10Х60, ГОСТ 7795-62 | Болт М10Х60, ГОСТ 7795-62 | 3 |
| 20 | Болт М10Х65, ГОСТ 7795-62 | Болт М10Х65, ГОСТ 7795-62 | 2 |
| 21 | Болт М10Х18, ГОСТ 7796-62 | Болт М10Х18, ГОСТ 7796-62 | 4 |
| 22 | 01-1318 | Шайба замковая | 2 |
| 23 | 01-13с2 | Вентилятор в сборе | 1 |
| 24 | Гайка М20Х1,5, ГОСТ 2526-62 | Гайка М20Х1,5, ГОСТ 2526-62 | 1 |
| 25 | Шайба стопорная 20Х36, Н501-66 | Шайба стопорная 20Х36, Н501-66 | 1 |
| 26 | 14-1328-1 | Ремень вентилятора | 2 |
| 27 | 41-1311-2 | Шкив вентилятора | 1 |
| 28 | Манжета I-I-40 Н536-66 | Манжета I-I-40 Н536-66 | 1 |
| 29 | 01-1316 | Втулка | 1 |
| 30 | СМД14-1359 | Кольцо стопорное | 1 |
| 31 | Шарикоподшипник 305, ГОСТ 8338-57 | Шарикоподшипник 305, ГОСТ 8338-57 | 2 |
| 32 | 01-1305 | Вал | 1 |
| 33 | Шпонка сегментная 5Х7,5, ГОСТ 8795-68 | Шпонка сегментная 5Х7,5, ГОСТ 8795-68 | 1 |
| 34 | Масленка III-АI-45, ГОСТ 1303-56 | Масленка III-АI-45, ГОСТ 1303-56 | 1 |
