Вал коленчатый 41-04. Запасные части к трактору ДТ-75
Вал коленчатый 41-04. Запасные части к трактору ДТ-75
Болт 6Т3-0414 крепления маховика А-41
Колесо 01-0404 зубчатое А-41,А-01 привода ГРМТ-4,ДТ-75
Шестерня коленвала 01-0404 А-41,А-01 привода ГРМТ-4,ДТ-75
Шестерня 41-0422-02 привода мех.уравновешивания стар.обр. z=72
Корпус 6Т3-0425 (01М-0425) заднего сальника коленвала ( с ушами)
Корпус 01М-0425 заднего сальника коленвала ( с ушами)
Корпус 6Т3-0425 заднего сальника коленвала ( А-41)
Маслоотражатель коленвала 01-0421 задний большой А-01/41 ДТ-75

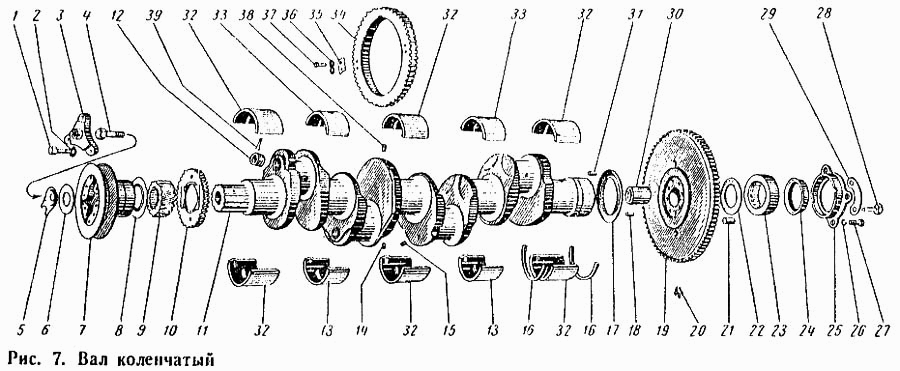

| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 01-0403 | 1 | Венец маховика (входит в узел 6Т3-04с6) | |
| 41-04с1-2 | 1 | Вал коленчатый в сборе | |
| 41-04с3-2 | 1 | Вал коленчатый в сборе | |
| 41-04с5-2 | 1 | Вал коленчатый с вкладышами (комплект запасных частей) | |
| 4Т6-04с8 | 3 | Вкладыши коренных подшипников | |
| 4Т6-04с9 | 1 | Комплект коренных вкладышей | |
| 6Т3-0402 | 1 | Маховик (входит в узел 6Т3-04с6) | |
| 6Т3-04с2 | 1 | Маховик в сборе | |
| 6Т6-04с7 | 2 | Вкладыши коренных подшипников | |
| 1 | Болт М16Х32 кл. 2-015, ГОСТ 7796-62 | 3 | Болт М16Х32 кл. 2-015, ГОСТ 7796-62 |
| 2 | 01-0425 | 3 | Шайба стопорная |
| 3 | 01-0424 | 1 | Храповик |
| 4 | 6Т3-0410 | 1 | Болт |
| 5 | 6Т3-0409 | 1 | Шайба стопорная |
| 6 | 6Т3-0411 | 1 | Шайба поджимная |
| 7 | 41-0406 | 1 | Шкив коленчатого вала |
| 8 | 6Т3-0405 | 1 | Маслоотражатель коленчатого вала передний |
| 9 | 01-0404 | 1 | Шестерня коленчатого вала |
| 9 | 01-0404 | 1 | Колесо зубчатое |
| 10 | 01-0415-1 | 1 | Шестерня привода масляного насоса |
| 11 | 41-0401-2 | 1 | Вал коленчатый |
| 12 | 6Т2-0411 | 4 | Заглушка |
| 13 | 6Т2-0416-1 | 2 | Вкладыш коренного подшипника нижний |
| 14 | 41-0428 | 1 | Штифт цилиндрический 10Пр22аХ10 |
| 15 | Пробка КГ-1/8, ГОСТ 12721-67 | 2 | Пробка КГ-1/8, ГОСТ 12721-67 |
| 16 | 6Т2-0420-1 | 4 | Полукольцо упорного подшипника |
| 17 | 01-0421 | 1 | Маслоотражатель коленчатого вала задний |
| 18 | Штифт цилиндрический 8Пр13Х26, ГОСТ 3128 | 4 | Штифт цилиндрический 8Пр13Х26, ГОСТ 3128-66 |
| 19 | 6Т3-04с6 | 1 | Маховик в сборе |
| 20 | Масленка I-АI, ГОСТ 1303-56 | 1 | Масленка I-АI, ГОСТ 1303-56 |
| 21 | СМД22-0431 | 2 | Штифт цилиндрический |
| 22 | 6Т3-0413 | 1 | Шайба маслоотражательная |
| 23 | Роликоподшипник 292208, ГОСТ 5377-60 | 1 | Роликоподшипник 292208, ГОСТ 5377-60 |
| 24 | Манжета I-I-50, Н536-66 | 1 | Манжета I-I-50, Н536-66 |
| 25 | 6Т3-0425 | 1 | Корпус сальника |
| 25 | 6Т3-0425 | 1 | Корпус заднего сальника коленвала ( с ушами) |
| 25 | 01М-0425 | 1 | Корпус заднего сальника коленвала ( с ушами) |
| 26 | Шайба пружинная 6Н 65Г, ГОСТ 6402-61 | 4 | Шайба пружинная 6Н 65Г, ГОСТ 6402-61 |
| 27 | Болт М6Х20 кл. 2-015, ГОСТ 7798-62 | 4 | Болт М6Х20 кл. 2-015, ГОСТ 7798-62 |
| 28 | 6Т3-0414 | 5 | Болт крепления маховика |
| 29 | 6Т3-0416 | 3 | Шайба замковая |
| 30 | 6Т2-0423 | 1 | Втулка шлицевая |
| 31 | Штифт цилиндрический 16ВХ40, ГОСТ 3128-6 | 2 | Штифт цилиндрический 16ВХ40, ГОСТ 3128-60 |
| 32 | 6Т2-0418-1 | 6 | Вкладыш коренного подшипника средний верхний |
| 33 | 6Т2-0417-1 | 2 | Вкладыш коренного подшипника верхний |
| 34 | 41-0422-02 | 1 | Шестерня привода механизма уравновешивания |
| 35 | 41-0426 | 2 | Шайба упорная |
| 36 | 41-0427 | 2 | Шайба замковая |
| 37 | Болт М8Х16 кл. 2-015, ГОСТ 7796-62 | 4 | Болт М8Х16 кл. 2-015, ГОСТ 7796-62 |
| 38 | Штифт цилиндрический 10Пр2аХ25, ГОСТ 312 | 1 | Штифт цилиндрический 10Пр2аХ25, ГОСТ 3128-60 |
| 39 | Шплинт 4Х22-005, ГОСТ 397-64 | 4 | Шплинт 4Х22-005, ГОСТ 397-64 |
