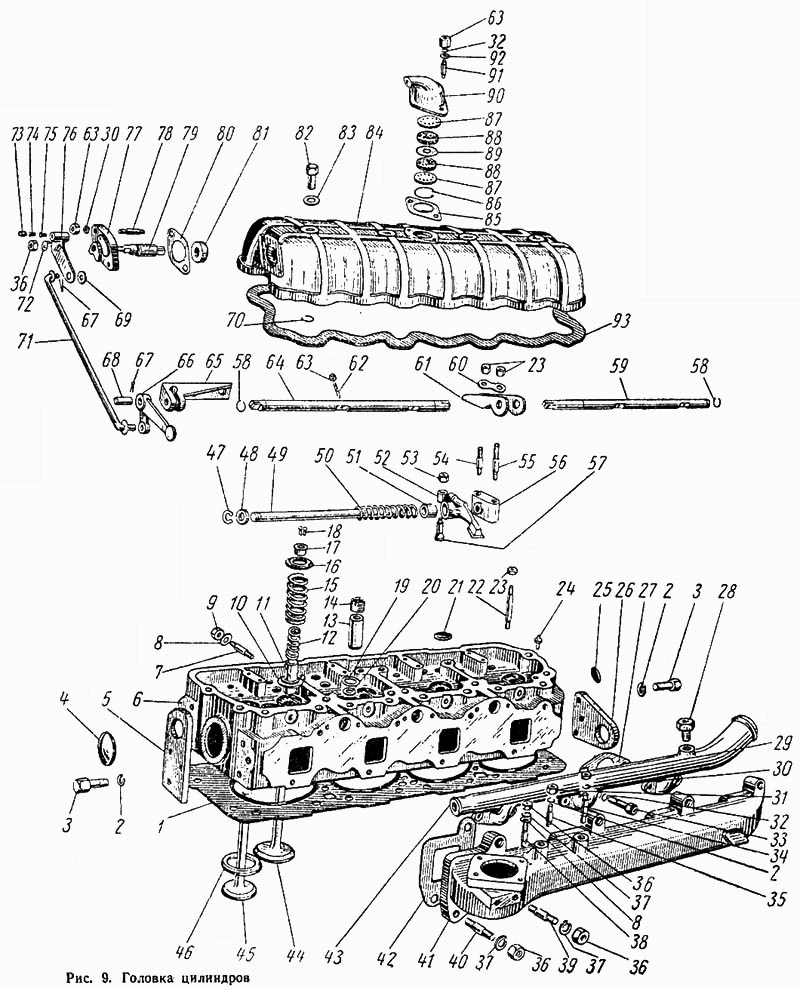

Головка цилиндров 41-06. Запасные части к трактору ДТ-75
Головка цилиндров 41-06. Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 01-06с3 | 8 | Коромысло клапана в сборе | |
| 41-06с11 | 1 | Сапун в сборе | |
| 41-06с15 | 1 | Труба водяная в сборе | |
| 41-06с20 | 1 | Корпус декомпрессора с фиксатором в сборе | |
| 41-06с6 | 2 | Передаточный механизм газораспределения | |
| 43-06с13-1 | 1 | Коллектор впускной в сборе | |
| 43-06с2 | 1 | Головка цилиндров в сборе | |
| 43-06с7 | 1 | Колпак головки цилиндров в сборе | |
| 43-06с9 | 1 | Головка с клапанами | |
| 1 | 43-06с8 | 1 | Прокладка головки в сборе |
| 2 | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 | 10 | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 |
| 3 | 01-0699 | 9 | Болт |
| 4 | Заглушка 60, ГОСТ 3111-67 | 1 | Заглушка 60, ГОСТ 3111-67 |
| 5 | 6А1-0643 | 1 | Кронштейн грузовой задний |
| 6 | 43-0601-1 | 1 | Головка цилиндров |
| 7 | Шпилька М10Х32 Н478-66 | 8 | Шпилька М10Х32 Н478-66 |
| 8 | Шайба 10,5Х17,5Х2 Н495-66 | 18 | Шайба 10,5Х17,5Х2 Н495-66 |
| 9 | СМД7-0645 | 8 | Гайка крепления выхлопного коллектора |
| 10 | 236-1007025 | 8 | Шайба пружин клапана |
| 11 | 6Т2-0603А | 8 | Втулка клапана направляющая |
| 12 | 236-1007021 | 8 | Пружина клапана внутренняя |
| 13 | 236-1003112Б | 4 | Стакан форсунки |
| 14 | 236-1003113 | 4 | Гайка стакана форсунки |
| 15 | 236-1007020 | 8 | Пружина клапана наружная |
| 16 | 236-1007024Б | 8 | Тарелка пружин клапана |
| 17 | 236-1007026 | 8 | Втулка тарелки пружин клапана |
| 17 | Кольцо НЭ-22 ГОСТ 9301-59 Н512-66 | 4 | Кольцо НЭ-22 ГОСТ 9301- 59 Н512-66 |
| 18 | 236-1007028 | 16 | Сухарь клапана |
| 19 | 236-1003114-В | 4 | Кольцо стакана форсунки уплотнительное |
| 20 | 312472-П | 4 | Шайба |
| 21 | Заглушка 35, ГОСТ 3111-67 | 4 | Заглушка 35, ГОСТ 3111-67 |
| 22 | Шпилька М12Х1,25 кл. 2а-95, Н479-66 | 4 | Шпилька М12Х1,25 кл. 2а-95, Н479-66 |
| 23 | Гайка М12Х1,25 кл. 2а-055, ГОСТ 2524-62 | 12 | Гайка М12Х1,25 кл. 2а-055, ГОСТ 2524-62 |
| 24 | Ниппель 6Х33 Н509-66 | 1 | Ниппель 6Х33 Н509-66 |
| 25 | Заглушка 40, ГОСТ 3111-67 | 3 | Заглушка 40, ГОСТ 3111-67 |
| 26 | 6А1-0666 | 2 | Кронштейн грузовой передний |
| 27 | 6А1-0657 | 3 | Прокладка водяной трубы |
| 28 | 41-0659 | 1 | Втулка резьбовая |
| 29 | Гайка М14 кл. 2-055, ГОСТ 2524-62 | 1 | Гайка М14 кл. 2-055, ГОСТ 2524-62 |
| 30 | Шайба пружинная 14Н 65Г, ГОСТ 6402-61 | 1 | Шайба пружинная 14Н 65Г, ГОСТ 6402-61 |
| 31 | Гайка М12 кл. 2-055, ГОСТ 2524-62 | 1 | Гайка М12 кл. 2-055, ГОСТ 2524-62 |
| 32 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | 12 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 |
| 33 | Болт М8Х25 кл. 2-015, ГОСТ 7796-62 | 6 | Болт М8Х25 кл. 2-015, ГОСТ 7796-62 |
| 34 | Шпилька Б М14 кл. Т0/2Х40 (28/30) 055 Н6 | 1 | Шпилька Б М14 кл. Т0/2Х40 (28/30) 055 Н620-68 |
| 35 | Шпилька М12Х28 Н478-66 | 1 | Шпилька М12Х28 Н478-66 |
| 36 | Гайка М10 кл. 2-055, ГОСТ 2524-62 | 15 | Гайка М10 кл. 2-055, ГОСТ 2524-62 |
| 37 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | 14 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 |
| 38 | Шпилька М10Х28 Н478-66 | 4 | Шпилька М10Х28 Н478-66 |
| 39 | Шпилька М10Х23 К478-66 | 2 | Шпилька М10Х23 К478-66 |
| 40 | Шпилька М10Х40 Н478-66 | 8 | Шпилька М10Х40 Н478-66 |
| 41 | 43-0661-1 | 1 | Коллектор всасывающий |
| 42 | 04-0662-1 | 4 | Прокладка всасывающего коллектора |
| 43 | 41-0682 | 1 | Труба водяная |
| 44 | А05.12.012 | 4 | Клапан впускной |
| 45 | А05.12.013 | 4 | Клапан выпускной |
| 46 | 236-1003110 | 4 | Седло выпускного клапана |
| 48 | 6Т2-0505 | 4 | Шайба |
| 49 | 41-0644 | 2 | Ось коромысел |
| 50 | 6Т2-0645 | 2 | Пружина распорная |
| 51 | 01-0668 | 8 | Втулка коромысла клапана |
| 52 | 01-0608А | 8 | Коромысло клапана |
| 53 | Гайка М12Х1 кл. 2а-055 Н488-66 | 8 | Гайка М12Х1 кл. 2а-055 Н488-66 |
| 54 | Шпилька М12Х1,25 кл. 2а-60, Н479-66 | 4 | Шпилька М12Х1,25 кл. 2а-60, Н479-66 |
| 55 | Шпилька М12Х1,25 кл. 2а-80, Н479-66 | 4 | Шпилька М12Х1,25 кл. 2а-80, Н479-66 |
| 56 | 04-0686 | 4 | Стойка оси коромысел |
| 57 | 01-0689 | 8 | Винт коромысла регулировочный |
| 58 | СМД1-0672А | 2 | Кольцо стопорное |
| 59 | 43-0611 | 1 | Валик декомпрессора передний |
| 60 | 01-0675 | 4 | Шайба замковая |
| 61 | 04-0687 | 4 | Стойка валика декомпрессора |
| 62 | 01-0620 | 4 | Винт декомпрессора |
| 63 | Гайка М8 кл. 2-055, ГОСТ 2524-62 | 10 | Гайка М8 кл. 2-055, ГОСТ 2524-62 |
| 64 | 43-0610 | 1 | Валик декомпрессора задний |
| 65 | 01-0674-1 | 1 | Кронштейн тяги декомпрессора |
| 66 | 41-0611 | 1 | Рукоятка |
| 67 | Шплинт 3,2Х18-005, ГОСТ 397-66 | 3 | Шплинт 3,2Х18-005, ГОСТ 397-66 |
| 68 | 01-0669 | 1 | Палец |
| 69 | Шайба 9Х20Х2 Н495-66 | 4 | Шайба 9Х20Х2 Н495-66 |
| 70 | СМД1-0624 | 4 | Кольцо стопорное |
| 71 | 01-0679-2 | 1 | Тяга |
| 72 | Шайба стопорная 11 Н498-66 | 1 | Шайба стопорная 11 Н498-66 |
| 73 | СМД55-0653 | 1 | Заглушка стакана |
| 74 | СМД55-0652 | 1 | Пружина рукоятки |
| 75 | СМД55-0651 | 1 | Плунжер рукоятки |
| 76 | 01-0698 | 1 | Рукоятка декомпрессора |
| 77 | СМД7-0615 | 1 | Корпус декомпрессора |
| 78 | Шпилька М8Х22 Н478-66 | 4 | Шпилька М8Х22 Н478-66 |
| 79 | СМД7-0612 | 1 | Ось рукоятки |
| 80 | СМД1-0616 | 1 | Прокладка |
| 81 | Манжета I-I-20 Н536-66 | 1 | Манжета I-I-20 Н536-66 |
| 82 | СМД7-0630 | 4 | Гайка крепления колпака |
| 83 | СМД7-0684 | 4 | Прокладка |
| 84 | 41-0664-1А | 1 | Колпак головки цилиндров |
| 85 | СМД1-0667 | 1 | Прокладка сапуна |
| 86 | СМД1-0635 | 1 | Кольцо стопорное |
| 87 | СМД1-0633 | 2 | Перегородка |
| 88 | 41-0634 | 2 | Набивка сапуна |
| 89 | 41-0632 | 1 | Диафрагма |
| 90 | 41-0631А | 1 | Корпус сапуна |
| 91 | Шпилька М8Х18 Н478-66 | 2 | Шпилька М8Х18 Н478-66 |
| 92 | Шайба 8,5Х16Х1,5 Н495-66 | 8 | Шайба 8,5Х16Х1,5 Н495-66 |
| 93 | 41-0627 | 1 | Прокладка колпака |
