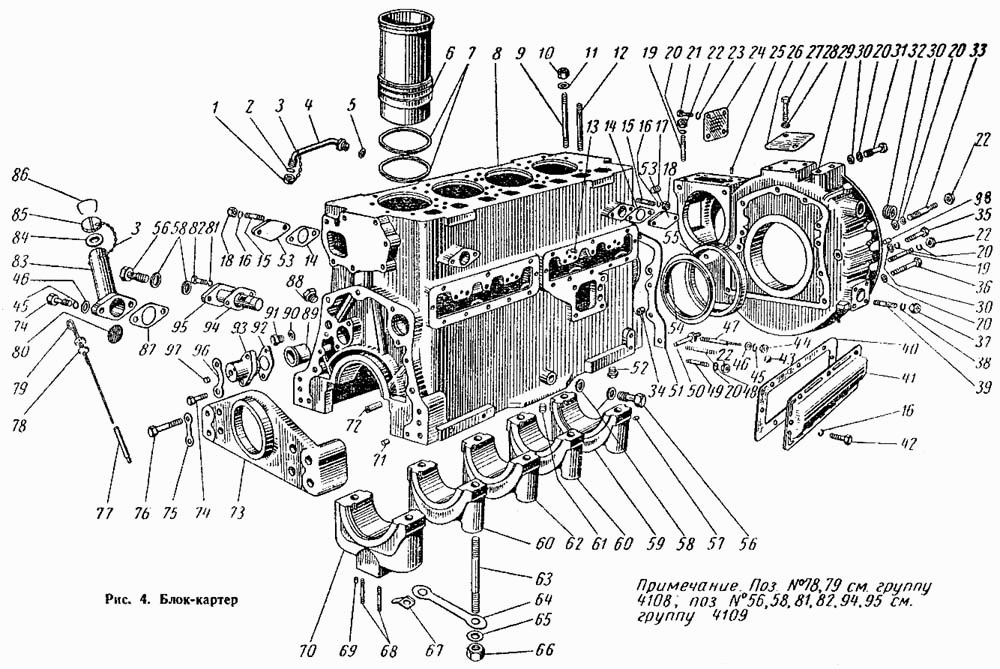

Блок-картер 41-01. Запасные части к трактору ДТ-75
Блок-картер 41-01. Запасные части к трактору ДТ-75
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 41-01с2 | 1 | Блок-картер | |
| 41-01с3-1 | 1 | Картер маховика в сборе | |
| 41-01с8 | 1 | Крышка коренного подшипника в сборе | |
| 42-01с5 | 1 | Трубка сливная в сборе | |
| 6Т2-01с4 | 1 | Палец в сборе | |
| СМД7-01с4 | 1 | Патрубок маслоналивной в сборе | |
| 1 | СМД7-0169 | 1 | Пробка |
| 2 | 17-008 | 1 | Кольцо сальника |
| 3 | СМД1-01с11 | 2 | Цепочка в сборе |
| 3 | Цепочка 5Х26-4 Н521-66 (входит в узел СМ | 2 | Цепочка 5Х26-4 Н521-66 (входит в узел СМД1-01с11) |
| 4 | 42-01с6 | 1 | Трубка сливная |
| 5 | СМД7-0172 | 1 | Прокладка |
| 6 | 236-1002021 | 4 | Гильза цилиндра |
| 7 | 236-1002024 | 8 | Кольцо уплотнительное гильзы цилиндра |
| 8 | 41-0101 | 1 | Блок-картер |
| 9 | 41-0118-1 | 20 | Шпилька крепления головки |
| 10 | 6Т2-0117 | 28 | Гайка крепления головки |
| 11 | 6Т2-0119 | 28 | Шайба |
| 12 | 01-0118-1 | 8 | Шпилька крепления головки |
| 13 | Штифт цилиндрический 8ГХ16, ГОСТ 3128-60 | 4 | Штифт цилиндрический 8ГХ16, ГОСТ 3128-60 |
| 14 | 6Т3-0116 | 3 | Прокладка |
| 15 | Шпилька М8Х18 Н578-66 | 2 | Шпилька М8Х18 Н578-66 |
| 16 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | 22 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 |
| 17 | Пробка КГ3/4, ГОСТ 12718-67 | 1 | Пробка КГ3/4, ГОСТ 12718-67 |
| 18 | Гайка М8 кл. 2-055, ГОСТ 2524-62 | 2 | Гайка М8 кл. 2-055, ГОСТ 2524-62 |
| 19 | Шпилька М12Х35 Н480-66 | 14 | Шпилька М12Х35 Н480-66 |
| 20 | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 | 31 | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 |
| 21 | Болт М6Х16 кл. 2-015, ГОСТ 7798-62 | 4 | Болт М6Х16 кл. 2-015, ГОСТ 7798-62 |
| 22 | Гайка М12 кл. 2-055, ГОСТ 2524-62 | 18 | Гайка М12 кл. 2-055, ГОСТ 2524-62 |
| 23 | Шайба пружинная 6Н 65Г, ГОСТ 6402-61 | 4 | Шайба пружинная 6Н 65Г, ГОСТ 6402-61 |
| 24 | 01-0167 | 1 | Крышка |
| 25 | Штифт цилиндрический 10С3Х25, ГОСТ 3128- | 2 | Штифт цилиндрический 10С3Х25, ГОСТ 3128-60 |
| 26 | 41-0136 | 1 | Крышка |
| 27 | Болт М16Х32 кл. 2-015, ГОСТ 7796-62 | 2 | Болт М16Х32 кл. 2-015, ГОСТ 7796-62 |
| 28 | Шайба пружинная 16Н 65Г, ГОСТ 6402-61 | 2 | Шайба пружинная 16Н 65Г, ГОСТ 6402-61 |
| 29 | 41-0103 | 1 | Картер маховика |
| 30 | 6Т2-0219 | 4 | Шайба |
| 31 | Болт М12Х35 кл. 2-015, ГОСТ 7796-62 | 1 | Болт М12Х35 кл. 2-015, ГОСТ 7796-62 |
| 32 | 41-0150-1 | 1 | Пробка |
| 33 | Шпилька IIМ12Х55 Н480-66 | 2 | Шпилька IIМ12Х55 Н480-66 |
| 34 | 01-0134 | 2 | Втулка направляющая |
| 35 | Болт М12Х50 кл. 2-015, ГОСТ 7795-62 | 2 | Болт М12Х50 кл. 2-015, ГОСТ 7795-62 |
| 36 | Болт М12Х45 кл. 2-015, ГОСТ 7895-62 | 4 | Болт М12Х45 кл. 2-015, ГОСТ 7895-62 |
| 37 | Гайка М14 кл. 2-055, ГОСТ 2524-62 | 8 | Гайка М14 кл. 2-055, ГОСТ 2524-62 |
| 38 | Шайба пружинная 14Т 65Г, ГОСТ 6402-61 | 8 | Шайба пружинная 14Т 65Г, ГОСТ 6402-61 |
| 39 | Шпилька IIМ14Х35 Н480-66 | 8 | Шпилька IIМ14Х35 Н480-66 |
| 40 | 4Т6-0109-1 | 2 | Прокладка |
| 41 | 4Т6-0108-1 | 2 | Крышка боковая левая |
| 42 | Болт М8Х18 кл. 2-015, ГОСТ 7796-62 | 20 | Болт М8Х18 кл. 2-015, ГОСТ 7796-62 |
| 43 | Пробка КГ-1, ГОСТ 12719-67 | 1 | Пробка КГ-1, ГОСТ 12719-67 |
| 44 | Гайка М10 кл. 2-055, ГОСТ 2524-62 | 2 | Гайка М10 кл. 2-055, ГОСТ 2524-62 |
| 45 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | 4 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 |
| 46 | Шайба 11Х22Х2 Н495-66 | 2 | Шайба 11Х22Х2 Н495-66 |
| 47 | 01-0132 | 2 | Шпилька |
| 48 | Шпилька М12Х85 Н478-66 | 1 | Шпилька М12Х85 Н478-66 |
| 49 | Шпилька М12Х40 Н478-66 | 1 | Шпилька М12Х40 Н478-66 |
| 50 | СМД55У-01с8 | 1 | Шпилька установочная в сборе |
| 51 | 01-0204 | 1 | Прокладка картера маховика |
| 52 | 01-0150 | 1 | Втулка резьбовая |
| 53 | 6Т3-0115 | 3 | Крышка |
| 54 | 01-0148-2 | 1 | Маслоотражатель |
| 55 | Манжета 11-140 Н536-66 | 1 | Манжета 11-140 Н536-66 |
| 56 | 54.08.406 | 4 | Болт зажимной |
| 57 | 6Т2-0123 | 4 | Штифт 4,75х12 |
| 58 | СЧД7-0929 | 8 | Прокладка |
| 59 | 6Т2-0106 | 1 | Крышка коренного подшипника |
| 60 | 6Т2-0104 | 2 | Крышка коренного подшипника |
| 61 | 41-0112 | 2 | Втулка резьбовая |
| 62 | 6Т2-0105 | 1 | Крышка коренного подшипника |
| 63 | 03-0110 | 10 | Шпилька коренных подшипников |
| 64 | 6Т2-0111 | 4 | Шайба замковая |
| 65 | 6Т2-0141 | 10 | Шайба |
| 66 | 6Т2-0112 | 10 | Гайка коренных подшипников |
| 67 | 03-0149 | 2 | Шайба стопорная |
| 68 | Шпилька М10Х25 Н478-66 | 2 | Шпилька М10Х25 Н478-66 |
| 69 | Штифт цилиндрический 5С3Х16, ГОСТ 3128-6 | 2 | Штифт цилиндрический 5С3Х16, ГОСТ 3128-60 |
| 70 | 41-0104 | 1 | Крышка коренного подшипника |
| 71 | СМД55-0410 | 2 | Штифт установочный |
| 72 | СМД7-0166 | 2 | Втулка направляющая |
| 73 | 41-0108-1 | 1 | Опора передняя |
| 74 | Болт М10Х30 кл. 2-015, ГОСТ 7796-62 | 4 | Болт М10Х30 кл. 2-015, ГОСТ 7796-62 |
| 75 | 6Т2-0115 | 2 | Шайба замковая |
| 76 | Болт М16Х110 кл. 2-015, ГОСТ 7795-62 | 4 | Болт М16Х110 кл. 2-015, ГОСТ 7795-62 |
| 77 | 01-0135 | 1 | Трубка маслоизмерителя |
| 78 | Кольцо СП22-6-8, ГОСТ 6308-61 | 1 | Кольцо СП22-6-8, ГОСТ 6308-61 |
| 79 | 41-08с4А | 1 | Стержень маслоизмерителя с колпачком |
| 80 | СМД1-0125 | 1 | Сетка |
| 81 | Шайба пружинная 10Н 65 Г, 6402-61 | 2 | Шайба пружинная 10Н 65 Г, 6402-61 |
| 82 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 | 2 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 |
| 83 | СМД7-0132А | 1 | Патрубок маслоналивной |
| 84 | СМД7-0122 | 1 | Прокладка крышки патрубка |
| 85 | СМД7-0108 | 1 | Крышка патрубка |
| 86 | СМД1-0124 | 1 | Пружина крышки |
| 87 | СМД1-0126 | 1 | Прокладка патрубка |
| 88 | 01-0155 | 4 | Пробка коническая |
| 89 | 41-0109 | 1 | Втулка распределительного вала передняя |
| 90 | СЧД7-0684 | 1 | Прокладка |
| 91 | 41-0164 | 1 | Пробка |
| 92 | 6Т2-0133 | 1 | Прокладка пальца |
| 93 | 6Т2-0113 | 1 | Палец |
| 94 | 6Т2-0934 | 1 | Прокладка |
| 95 | 01-0912А | 1 | Переключатель |
| 96 | 6Т2-0116 | 1 | Шайба замковая |
| 97 | СМД55-0139 | 1 | Заглушка |
| 98 | Штифт цилиндрический 13Пр 13Х26 Н507-66 | 2 | Штифт цилиндрический 13Пр 13Х26 Н507-66 |
