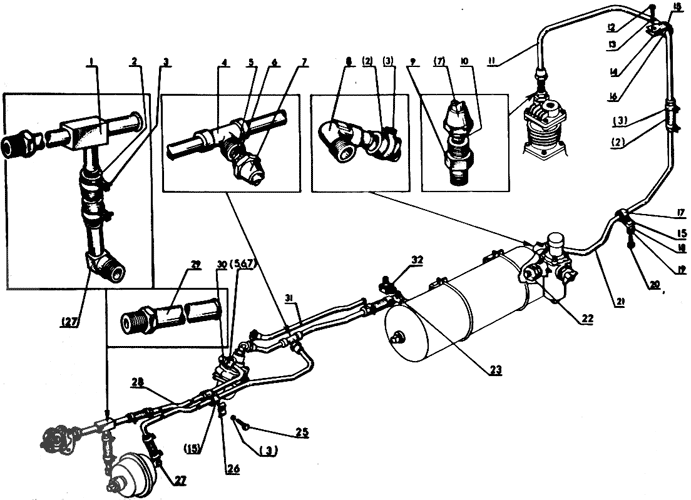

Трубопроводы и арматура пнвмопривода тормозов прицепа. Запасные части к трактору МТЗ-80
Трубопроводы и арматура пнвмопривода тормозов прицепа. Запасные части к трактору МТЗ-80
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 73-3506005-А | 1 | Пневмопривод | |
| 70-3506120 | 1 | Трубопровод (7, 10, 11) | |
| 70-3506455 | 1 | Трубопровод (5, 6, 7, 31) | |
| 70-3506450 | 1 | Трубопровод (4-7) | |
| 70-3506470 | 1 | Трубопровод (5-7, 28) | |
| 70-3506480 | 1 | Трубопровод (5-7, 24) | |
| 1 | 70-3521030* | Тройник | |
| 2 | 70-405013 | 6 | Шланг |
| 3 | ХС-21 | 1 | Хомут |
| 4 | 70-3506450* | 1 | Трубопровод |
| 5 | 3 | Кольцо 014-017-19-2-4 ГОСТ 9833-73/18829-73 | |
| 6 | 70-3506028 | 3 | Муфта |
| 7 | 70-3506023 | 4 | Гайка накидная |
| 8 | 70-3513015 | 1 | Угольник |
| 9 | 70-3506022 | 1 | Штуцер |
| 10 | 70-3506024 | 1 | Муфта конусная 14 |
| 11 | 70-3506121 | 1 | Трубопровод |
| 12 | 1 | Болт М8-6gx20.88.35.019 ГОСТ 7796-70 | |
| 13 | 2 | Шайба 8Т ОСТ 37-001.115-75 | |
| 14 | 70-3506101 | 1 | Пластина |
| 15 | 70-3506027 | 4 | Втулка |
| 16 | 70-6804011 | 1 | Держатель |
| 17 | 70-1115012-03 | 1 | Хомутик |
| 18 | 1 | Шайба 10.01.019 ГОСТ 11371-78 | |
| 19 | 1 | Шайба 8 ОТ ОСТ 37.001.115-75 | |
| 20 | 1 | Болт М8-6gx20.88.35.019 ГОСТ 7796-70 | |
| 21 | 70-3506441 | 1 | Трубопровод |
| 22 | 1 | Гайка М22х1,5-6.019 ГОСТ 15522-70 | |
| 23 | 70-3513015-01 | 1 | Угольник |
| 24 | 70-3506481* | 1 | Трубопровод |
| 25 | 1 | Болт М8-6gx35.88.35.019* ГОСТ 7796-70 | |
| 1 | Болт М8-6gx20.88.35.019 ГОСТ 7796-70 | ||
| 26 | 70-340146* | 1 | Планка |
| 70-6804011 | 1 | Держатель | |
| 27 | 70-3506095* | 2 | Угольник |
| 28 | 70-3506471 | 1 | Трубопровод |
| 29 | 70-3521035 | 1 | Штуцер |
| 30 | 70-3506033 | 2 | Угольник |
| 31 | 70-3506454 | 1 | Трубопровод |
| 32 | 70-3513040* | 1 | Угольник |
