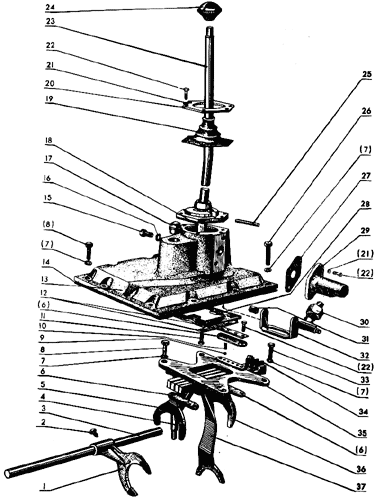

Механизм переключения передач. Запасные части к трактору МТЗ-80
Механизм переключения передач. Запасные части к трактору МТЗ-80
№ | Номер по каталогу | Кол-во | Наименование |
---|---|---|---|
70-1702010 | 1 | Крышка коробки передач (50-1702080, 7, 11-24, 26, 28-34) | |
70-1702010-03* | 1 | Крышка коробки передач | |
50-1702080 | 1 | Корпус вилок (4-7, 9, 10, 12, 35-38) | |
1 | 50-1702028 | 1 | Вилка переключения редуктора |
2 | 36-1702110 | 1 | Винт установочный |
3 | 50-1702063 | 1 | Валик |
4 | 50-1702095 | 1 | Поводок |
5 | 50-1702116 | 1 | Вилка переключения IV и V передач |
6 | 50-1702081 | 3 | Планка вилок переключения |
7 | 14 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
8 | 2 | Болт М10-6gx30.88.35.019 ГОСТ 7796-70 | |
9 | 4 | Шарик V10мм Н ГОСТ 3722-60 | |
10 | 50-1702148-А | 4 | Пружина фиксатора |
11 | 4 | Болт М10-6gx18.88.35.019 ГОСТ 7796-70 | |
12 | 50-1702107-А | 5 | Пластина стопорная |
13 | 50-1702025-А | 1 | Крышка |
14 | 50-1702026 | 1 | Прокладка |
15 | 1 | Болт М12-6gx20.88.35.019 ГОСТ 7796-70 | |
16 | 3 | Шайба 12 ОТ 65Г 06 ОСТ 37.001.115-74 | |
17 | 1 | Пробка КГ-1 1/4" | |
18 | 50-1702121 | 1 | Прокладка |
19 | 50-1702236 | 1 | Чехол |
20 | 50-1702231 | 1 | Кольцо нажимное |
21 | 8 | Шайба 8 Т 65Г 06 ГОСТ 6402-70 | |
22 | 8 | Болт М8-6gx25.88.35.019 ГОСТ 7796-70 | |
23 | 70-1702020-А | 1 | Рычаг переключения |
24 | 12-12-108 | 1 | Рукоятка |
25 | 1 | Штифт 8Пр22ах36 ГОСТ 3128-70 | |
26 | 10 | Болт М10-6gx60.88.35.019 ГОСТ 7796-70 | |
27 | 50-1702045 | 1 | Прокладка |
28 | 50-1702084 | 1 | Пластина ограничительная |
29 | 50-1702044 | 1 | Втулка |
30 | ВК-418 | 1 | Выключатель |
31 | 36-1301163 | 1 | Пружина |
32 | 70-1702040-01 | 1 | Рамка |
70-1702040* | 1 | Рамка | |
33 | 50-1702092 | 2 | Болт призонный М12х42 |
34 | 50-1702083 | 3 | Планка замковая |
35 | 50-1702085 | 1 | Корпус вилок |
36 | 50-1702096 | 1 | Вилка переключения III передачи |
37 | 50-1702086 | 1 | Вилка переключения I передачи заднего хода |
