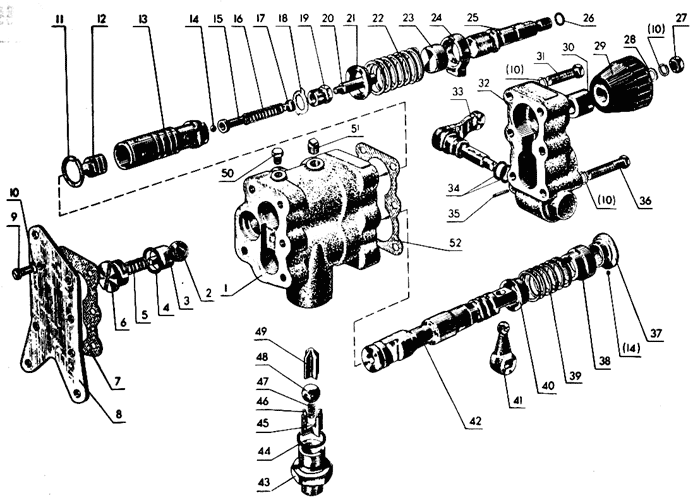

Гидроувеличитель сцепного веса. Запасные части к трактору МТЗ-80
Гидроувеличитель сцепного веса. Запасные части к трактору МТЗ-80
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 70-4609010 | 1 | Гидроувеличитель сцепного веса (1-52) | |
| 50-4609011 | 1 | Золотник (1, 13-19) | |
| 70-4609012-Б | 1 | Ползун (14, 37-40,42) | |
| 1 | 70-4609013-Б | 1 | Корпус |
| 2 | 1 | Шарик IV 11 мм Н ГОСТ 3722-60 | |
| 3 | 50-4609063 | 1 | Направляющая |
| 4 | 1 | Кольцо 017-022-30-2-2 ГОСТ 18829-73 | |
| 5 | А61-072 | 1 | Пружина |
| 6 | 50-4609051-Б | 1 | Пробка |
| 7 | 50-4609048 | 1 | Прокладка |
| 8 | 70-4609049-Б | 1 | крышка |
| 9 | 5 | Болт М10-6gx25.88.35.019 ГОСТ 7796-70 | |
| 10 | 12 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 11 | 50-3406022 | 1 | Кольцо |
| 12 | 50-4609019 | 1 | Плунжер |
| 13 | 50-4609017 | 1 | Золотник |
| 14 | 4 | Шарик III 5,556 мм Н ГОСТ 3722-60 | |
| 15 | 50-4609053 | 1 | Направляющая |
| 16 | 50-4609054 | 1 | Пружина |
| 17 | 50-4609056 | 1 | Шайба |
| 18 | 50-4609052 | 1 | Шайба |
| 19 | 50-4609057 | 1 | Гайка |
| 20 | 50-4609021 | 1 | Плунжер |
| 21 | 50-4609022-А | 1 | Упор |
| 22 | 50-4609018 | 1 | Пружина |
| 23 | 50-4609024 | 1 | Колпак |
| 24 | 50-4609023-А | 1 | Гайка |
| 25 | 50-4609026 | 1 | Винт |
| 26 | 50-4609027 | 1 | Кольцо |
| 27 | 1 | Гайка М10.6Н.6.35.019 ГОСТ 5915-70 | |
| 28 | 1 | Шайба 10.01.019 ГОСТ 11371-78 | |
| 29 | 50-4609020-А | 1 | Маховичок |
| 30 | 70-4609086-А | 1 | Втулка |
| 31 | 4 | Болт М10-6gx55.88.35.019 ГОСТ 7795-70 | |
| 32 | 70-4609028 | 1 | Крышка |
| 33 | 70-4609015 | 1 | Рычаг |
| 34 | 2 | Кольцо 013-017-25-2-2 ГОСТ 18829-73/ГОСТ 9833-73 | |
| 35 | Штифт 4х30 65Г ГОСТ 19229-69 | ||
| 36 | 2 | Болт М10-6gx75.88.35.019 ГОСТ 7795-70 | |
| 37 | 70-4609059-А | 1 | Сепаратор |
| 38 | 70-4609061 | 1 | Обойма |
| 39 | 70-4609058 | 1 | Пружина |
| 40 | 70-4609039 | 1 | Стакан |
| 41 | 70-4609044 | 1 | Рычаг |
| 42 | 70-4609047-Б | 1 | Ползун |
| 43 | 70-4609047-Б | 1 | Штуцер |
| 44 | 1 | Кольцо 022-028-36-2-2 ГОСТ 18829-73/ГОСТ 9833-73 | |
| 45 | Н.036.52.111 | 1 | Крестовина |
| 46 | Н.036.52.112 | 1 | Крестовина |
| 47 | 70-4609037 | 1 | Пружина |
| 48 | 1 | Шарик V 16,669 мм Н ГОСТ 3722-60 | |
| 49 | 70-4609035 | 1 | Толкатель |
| 50 | 1 | Пробка КГ 1/4" А12.109 ОСТ 23.1.117-83 | |
| 51 | 50-4609034 | 1 | Пробка КГ 3/8" А12.109 ОСТ 23.1.117-83 |
| 52 | 1 | Прокладка |
