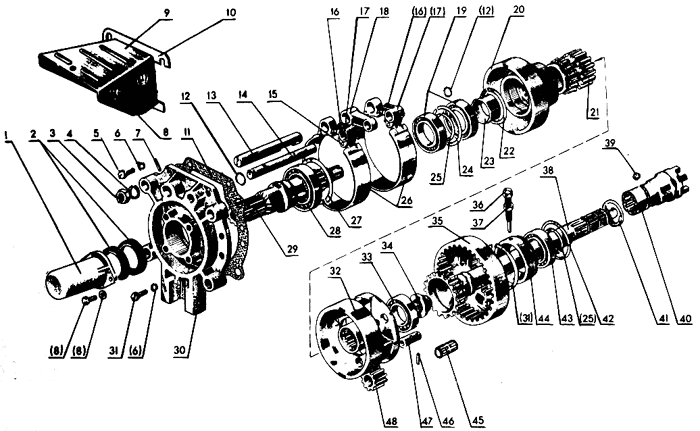

Вал отбора мощности задний. Запасные части к трактору МТЗ-80
Вал отбора мощности задний. Запасные части к трактору МТЗ-80
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 70-4202020 | 1 | Крышка задняя (2, 23, 29, 33, 34, 70-4202055 70-4202060, 70-4202070А) | |
| 70-4202030А | 1 | Коронная шестерня (25, 39, 40, 41, 70-4202035Б, 50-4202040) | |
| 70-4202035Б | 1 | Коронная шестерня (31, 35, 38) | |
| 50-4202040 | 1 | Стакан (42, 43, 44) | |
| 70-4202050 | 1 | Солнечная шестерня (20-22) | |
| 70-4202055 | 1 | Солнечная шестерня (19, 24, 25, 70-4202050) | |
| 70-4202060 | 1 | Водило (32, 45, 46-48) | |
| 1 | 50-4202065А | 1 | Колпак |
| 2 | 2 | Манжета 2-45х65-1 ГОСТ 8752-70 | |
| 3 | 4 | Гайка М16х1,5.6Н.019 ГОСТ 5915-70 | |
| 4 | 4 | Шайба 16 ОТ.65Г.06 ГОСТ 6402-70 | |
| 5 | 4 | Болт М10-6gx25.88.35.019 ГОСТ 7795-70 | |
| 6 | 6 | Шайба 10 ОТ.65Г.06 ГОСТ 6402-70 | |
| 7 | 2 | Штифт 6х30 ГОСТ 10773-64 | |
| 8 | 6 | Болт М8-6gx16.88.35.019 ГОСТ 7796-70 | |
| 4 | Гайка М8 6Н.6.019 ГОСТ 5915-70 | ||
| 4 | Шайба 8 ОТ 65Г ГОСТ 6402-70 | ||
| 6 | Шайба 8 | ||
| 9 | 80-4202092 | 1 | Крышка |
| 10 | 80-4202091 | 1 | Кожух |
| 11 | 50-4202092-А | 1 | Прокладка |
| 12 | 54.38.619 | 2 | Кольцо |
| 13 | 70-4202072Б | 1 | Ось |
| 14 | 72-4202076Б | 1 | Ось |
| 15 | 2 | Штифт 8Пр 22х36 ГОСТ 3128-70 | |
| 16 | 50-4202078 | 2 | Палец |
| 17 | 50-4202074 | 2 | Рычаг |
| 18 | 50-4202058 | 1 | Кронштейн |
| 19 | 2 | Подшипник 209А ГОСТ 8338-75 | |
| 20 | 70-4202033 | 1 | Барабан |
| 21 | 70-4202032 | 1 | Шестерня солнечная |
| 22 | 1 | Кольцо 2В68 ГОСТ 13940-68 | |
| 23 | 70-4202077 | 1 | Втулка |
| 24 | 1 | Кольцо 2В85 ГОСТ 13941-68 | |
| 25 | 2 | Кольцо 2В50 ГОСТ 13940-68 | |
| 26 | 50-4202100-А | 2 | Лента |
| 27 | 2 | Кольцо 2В110 ГОСТ 13940-68 | |
| 28 | 1 | Подшипник 60310А ГОСТ 7242-81 | |
| 29 | 70-4202018 | 1 | Вал |
| 30 | 70-4202042 | 1 | Крышка задняя |
| 31 | 2 | Болт М10-6gx35.88.35.019 ГОСТ 7795-70 | |
| 32 | 70-4202065 | 1 | Водило |
| 33 | 1 | Подшипник 208А ГОСТ 8388-75 | |
| 34 | 70-4202083-А | 1 | Гайка |
| 35 | 70-4202043 | 1 | Шестерня коронная |
| 36 | 50-4202068 | 1 | Винт |
| 37 | 1 | Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70 | |
| 38 | 70-4202044-А | 1 | Вал |
| 39 | 1 | Шарик 7,938 ГОСТ 3722-81 | |
| 40 | 50-4202046Б | 1 | Муфта |
| 41 | А61.03.002 | 1 | Кольцо |
| 42 | 1 | Кольцо 2В90 ГОСТ 13941-68 | |
| 43 | Подшипник 210А ГОСТ 8338-75 | ||
| 44 | 50-4202066А | 1 | Стакан |
| 45 | 3 | Подшипник ЗКК 20х26х34Е | |
| 46 | 3 | Штифт 4х30 ГОСТ 14229-69 | |
| 47 | 70-4202026 | 3 | Ось |
| 48 | 70-4202424 | 3 | Сателлит |
