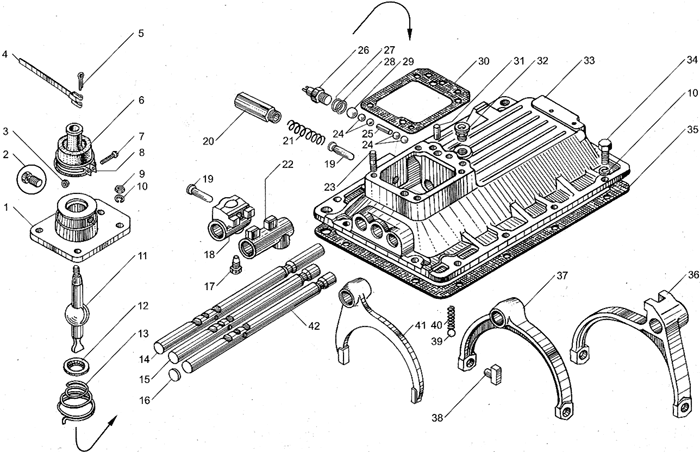

Механизм переключения коробок передач ЯМЗ 238ВМ5, ЯМЗ 238ВМ7, ЯМЗ 238ВК7. ЯМЗ 238БЕ2
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 1 | 238-1702060 | 1 | Шток вилки переключения заднего хода |
| 2 | 236-1702028 | 1 | Головка штока вилки |
| 3 | 236-1702025 | 5 | Винт установочный втулки плунжера |
| 4 | 238-1702053 | 1 | Головка штока вилки |
| 5 | 236-1702129 | 2 | Предохранитель заднего хода |
| 6 | 238-1702014 | 1 | Прокладка |
| 7 | 238-1702015-Б | 1 | Крышка верхняя |
| 238-1702012 | 1 | Крышка верхняя в сб. | |
| 8 | 236-1702132 | 1 | Стакан пружины |
| 9 | 236-1702127-А | 1 | Пружина предохранительная |
| 10 | 216258-П29 | 4 | Шпилька |
| 11 | 4 691 186 660 | 4 | Шарик Б 9,252-100 |
| 12 | 236-1702087 | 1 | Штифт замка штоков вилок |
| 13 | 316172-П29 | 1 | Пробка |
| 14 | 252006-П29 | 4 | Шайба |
| 15 | 252136-П2 | 4 | Шайба |
| 16 | 250513-П29 | 4 | Гайка |
| 17 | 236-1702122 | 1 | Прокладка |
| 18 | 236-1702170-А | 1 | Сапун в сб. |
| 19 | 313407-П29 | 2 | Штифт |
| 20 | 262522-П2 | 1 | Пробка |
| 21 | 310013-П29 | 12 | Болт |
| 22 | 252136-П2 | 12 | Шайба |
| 23 | 236-1702027 | 1 | Вилка переключения 1-й и 2-ой пер |
| 24 | 236-1702033 | 1 | Вилка переключения 3-й и 4-ой пер |
| 25 | 4 691 187 960 | 3 | Шарик стопорный Б 12,7-100 |
| 26 | 236-1702106 | 3 | Пружина |
| 27 | 238-1702050 | 1 | Вилка переключения заднего хода |
| 28 | 238-1702074 | 1 | Шток вилки переключения 3-й и 4-ой пер |
| 258250-П29С | 2 | Шплинт-проволока | |
| 29 | 238-1702064 | 1 | Шток вилки переключения 1-й и 2-й пер |
| 30 | 260310-П29 | 3 | Заглушка крыльчатки |
| 238Б-1702114 | 1 | Наконечник рычага переключения с опорой в сб., только для КП ЯМЗ-238ВК7 на а/м КрАЗ |
