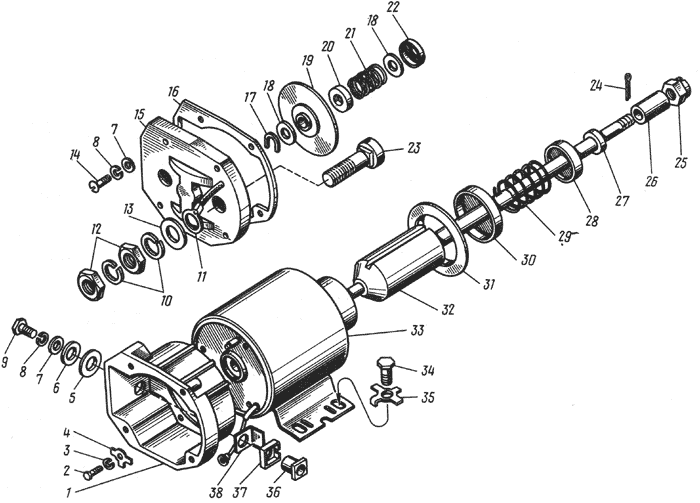

Реле стартера. Двигатель ЯМЗ-238М2
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 1 | РС25.3708002-В | 1 | Корпус реле стартера |
| 2 | МХ-1215 | 3 | Болт |
| 3 | Х-1482 | 3 | Шайба |
| 4 | МХ-1032 | 3 | Шайба |
| 5 | МХ-0434 | 1 | Шайба |
| 6 | 1-МЮ-37 | 1 | Шайба |
| 7 | 8Х-1497 | 5 | Шайба |
| 8 | Х-4001 | 5 | Шайба |
| 9 | МХ-1146 | 5 | Болт |
| 10 | 7X4289 | 4 | Шайба |
| 11 | 540244 | 1 | Наконечник |
| 12 | Х2-9302 | 2 | Гайка |
| 13 | МХ-0825 | 2 | Шайба |
| 14 | МХ-1020 | 4 | Винт |
| 15 | РС25.3708080 | 1 | Крышка реле |
| 16 | РС25.3708006-Б | 1 | Прокладка |
| 17 | РС25.3708013 | 1 | Скоба |
| 18 | МХ-0021 | 2 | Шайба |
| 19 | РС25. 3708030 | 1 | Диск контактный |
| 20 | ВМ-335-37 | 1 | Шайба |
| 21 | РС25.3708007 | 1 | Пружина |
| 22 | PC 100-3708003 | 1 | Шайба |
| 23 | РС25.3708011 | 2 | Болт контактный |
| 24 | 45.9871 1018 | 1 | Шплинт |
| 25 | 25.3708802 | 1 | Гайка |
| 26 | 25.3708801 | 1 | Втулка |
| 27 | 25.3708806 | 1 | Шайба |
| 28 | 25.3708804 | 1 | Чашка |
| 29 | 18.3708011 | 1 | Пружина |
| 30 | 25.3708805 | 1 | Чашка |
| 31 | 25.3708803 | 1 | Прокладка |
| 32 | 25.3708850 | 1 | Якорь реле |
| 33 | PC 103-3 708100 | 1 | Ярмо с катушкой |
| 34 | МХ-1126 | 4 | Болт |
| 35 | МХ-0287 | 4 | Шайба |
| 36 | РС25-3708014 | 1 | Втулка |
| 37 | РС25-3708015 | 1 | Втулка |
| 38 | РС25-3708016 | 1 | Прокладка |
| 25.3708800 | 1 | Реле стартера |
