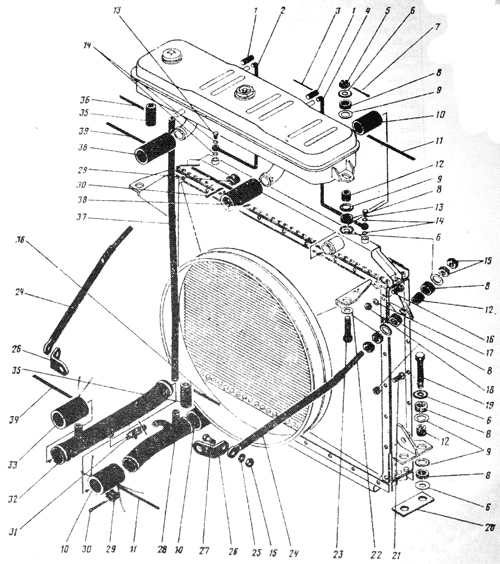

Система олаждения двигателя ЯМЗ-240Б. Запасные части к трактору К-701
Система олаждения двигателя ЯМЗ-240Б. Запасные части к трактору К-701
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 700.13.00.000-1 | Система охлаждения | ||
| 24 | 701.13.00.150 | 2 | Стяжка |
| 20 | 701.13.00.016 | 2 | Планка |
| 6 | 700.13.00.027 | 16 | Шайба |
| 9 | 700.13.00.027-1 | 12 | Шайба |
| 8 | 700.13.00.028 | 16 | Кольцо |
| 12 | 700.13.00.029-1 | 8 | Втулка системы охлаждения |
| 22 | 700.13.00.031-2 | 8 | Шайба |
| 26 | 700.13.00.058 | 2 | Угольник |
| 32 | 701.13.03.040-1 | 1 | Труба в сборе |
| 28 | 701.13.03.050 | 1 | Труба в сборе |
| 4 | 701.13.03.060-01 | 1 | Труба в сборе |
| 2 | 701.13.03.060-02 | 1 | Труба в сборе |
| 37 | 701.13.03.033-1 | 1 | Труба |
| 38 | 701.13.03.037 | 2 | Шланг |
| 1 | 701.13.03.039 | 2 | Трубка |
| 10 | 701.13.03.046 | 3 | Трубка |
| 33 | 701.13.03.047 | 1 | Трубка |
| 35 | 701.15.04.065-2 | 2 | Шланг |
| 31 | 700.81.05.070 | 1 | Кран КР-29 |
| 13 | 700.11.00.039 | 2 | Болт зажимной |
| 21 | 18 | Болт М8 Х 20 ГОСТ 7808-70 | |
| 16 | 5 | Болт М8 Х 25 ГОСТ 7808-70 | |
| 27 | 2 | Болт М12 Х 30 ГОСТ 7808-70 | |
| 23 | 2 | Болт 2М12 Х 45 ГОСТ 7811-70 | |
| 19 | 4 | Болт 3М12 Х 55 ГОСТ 7811-70 | |
| 18 | 32 | Гайка М8 ГОСТ 5927-70 | |
| 15 | 10 | Гайка М12 ГОСТ 5927-70 | |
| 5 | 2 | Гайка М12 ГОСТ 5933-73 | |
| 17 | 4 | Шайба 8.01 ГОСТ 11371-78 | |
| 25 | 2 | Шайба 12.65Г ГОСТ 6402-70 | |
| 14 | 4 | Прокладка ФТ12 Х 18 Х 1,5 МН 3138-78 | |
| 7 | 2 | Шплинт 3,2Х3 ГОСТ 397-79 | |
| 30 | 3408-1 | 20 | Шплинт хомута 6,3 ОСТ 3-408-70 |
| 3 | 4 | Лента 225 ГОСТ 503-71 | |
| 36 | 4 | Лента 350 ГОСТ 503-71 | |
| 39 | 4 | Лента 475 ГОСТ 503-71 | |
| 11 | 6 | Лента 600 ГОСТ 503-71 | |
| 34 | 2 | Лента 675 ГОСТ 503-71 | |
| 29 | А52426-24 | 20 | Рамка хомута ОСТ 3-408-70 |
