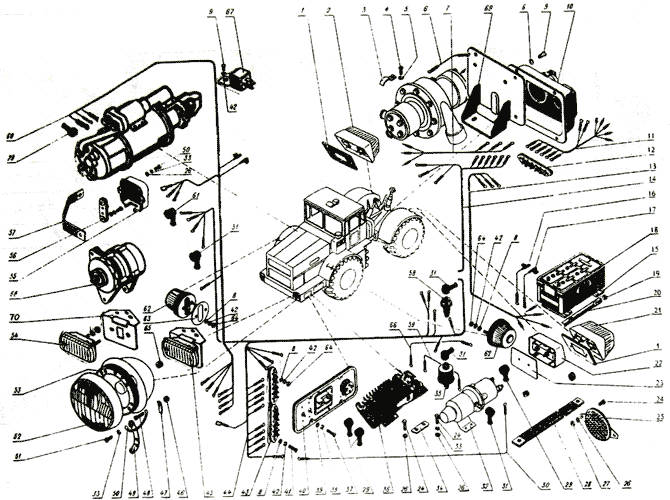

Электрооборудование трактора. Запасные части к трактору К-701
Электрооборудование трактора. Запасные части к трактору К-701
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 67 | 738.3747 | 1 | Реле |
| 32 | 1300.3737 | 1 | Выключатель "массы" |
| 18 | 700А.37.00.030 | 2 | Батарея |
| 21 | 700А.37.00.090 | 1 | Фонарь |
| 2 | 700А.37.00.100 | 1 | Фонарь |
| 45 | 231.3712 | 1 | Фонарь |
| 54 | 231.3712 | 1 | Фонарь |
| 20 | 700А.37.00.170 | 2 | Угольник |
| 52 | ФГ-150Ж | 2 | Фара |
| 62 | 700А.37.00.210 | 2 | Повторитель |
| 40 | 700А.37.00.220-3 | 1 | Щиток |
| 25 | 700А.37.00.230 | 2 | Световозвращатель |
| 49 | 700А.47.00.140 | 4 | Планка |
| 69 | 700А.37.00.270 | Кронштейн | |
| 10 | 700А.37.00.340-2 | 1 | Панель |
| 3 | 700А.37.00.018-01 | 5 | Скоба |
| 23 | 700А.37.00.041 | 1 | Прокладка |
| 34 | 700А.37.00.042 | 2 | Прокладка |
| 15 | 700А.37.00.051 | 4 | Опора |
| 1 | 700А.37.00.053 | 2 | Прокладка |
| 70 | 2256010-3797140 | 2 | Кронштейн |
| 63 | 700А.37.00.058 | 2 | Прокладка |
| 53 | 700А.37.00.059 | 2 | Амортизатор |
| 46 | 700А.37.00.063 | 8 | Втулка |
| 47 | 700А.37.00.067 | 8 | Планка |
| 36 | ПН-141.3759 | 1 | Преобразователь напряжения |
| 36 | ПН-141.3759-8М | 1 | Преобразователь напряжения |
| 56 | 700.37.00.520 | 1 | Панель |
| 12 | 700.37.00.570 | 1 | Панель |
| 43 | 700.37.00.580 | 1 | Панель |
| 22 | 700.37.00.670 | 1 | Фонарь |
| 61 | 700.37.00.031-2 | 2 | Наконечник |
| 31 | 700.37.00.043-2 | 23 | Наконечник |
| 65 | 700.37.00.092 | 3 | Втулка |
| 29 | 700.37.00.094-1 | 4 | Наконечник |
| 55 | 700.37.00.128-2 | 1 | Крышка |
| 44 | 701.37.24.090-5 | 1 | Жгут |
| 60 | 701.37.24.190-4 | 1 | Пучок проводов XI |
| 59 | 701.37.24.220-01 | 1 | Провод 53 |
| 57 | 700А.37.24.100-1 | 1 | Перемычка |
| 14 | 700А.37.24.330-4 | 1 | Пучок проводов Х |
| 16 | 700А.37.24.390-3 | 1 | Провод 116 |
| 17 | 700А.37.24.400-3 | 1 | Провод 114 |
| 13 | 700А.37.24.410-1 | 1 | Пучок проводов V |
| 7 | 700А.37.24.420-1 | 1 | Пучок проводов VII |
| 11 | 700А.37.24.430-1 | 1 | Пучок проводов VIII |
| 66 | 700А.37.24.450-02 | 1 | Провод 52 |
| 6 | 700А.37.24.450-04 | 2 | Провод 96 |
| 30 | 700А.37.24.450-10 | 1 | Провод 133 |
| 50 | 700А.37.24.450-15 | 1 | Провод 75 |
| 28 | 700А.37.24.540 | 1 | Перемычка |
| 58 | 700.38.00.010 | 1 | Датчик ТМ100 |
| 35 | 700.38.00.060-1 | 1 | Датчик ММ355 |
| 31.3761 | Блок управления | ||
| 68 | Г287D | 1 | Генератор |
| 24 | М6Х16 | 39 | Болт |
| 4 | М8Х16 | 17 | Болт |
| 37 | М4Х12 | 13 | Винт |
| 9 | М5Х12 | 4 | Винт |
| 51 | М5Х16 | 12 | Винт |
| 41 | М5Х20 | 6 | Винт |
| 48 | М6Х18 | 16 | Винт |
| 64 | М5 | 22 | Гайка |
| 27 | М6 | 2 | Гайка |
| 19 | М10 | 4 | Гайка |
| 39 | 4.01 | 4 | Шайба |
| 38 | 4.65Г | 20 | Шайба |
| 8 | 5.01 | 4 | Шайба |
| 42 | 5.65Г | 26 | Шайба |
| 26 | 6.01 | 13 | Шайба |
| 33 | 6.65Г | 16 | Шайба |
| 5 | 8.65Г | 23 | Шайба |
