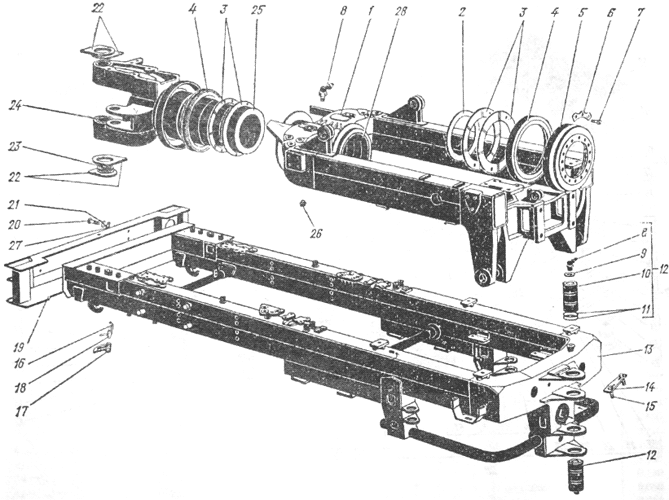

Рама. Запасные части к трактору К-701
Рама. Запасные части к трактору К-701
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 700А.28.00.000-2 | Рама в сборе | ||
| 12 | 700А.28.0.010 | 2 | Ось в сборе |
| 25 | 700А.28.00.020 | 1 | Труба шарнира в сборе |
| 19 | 700А.28.00.070 | 1 | Бампер в сборе |
| 10 | 700А.28.00.019 | 4 | Ось |
| 14 | 700А.28.00.021 | 2 | Клин установочный |
| 22 | 700А.28.00.033 | 4 | Шайба |
| 16 | 700А.28.00.034-1 | 2 | Пружина |
| 17 | 700А.28.00.035 | 2 | Защелка |
| 5 | 700.28.22.030-2 | 1 | Крышка в сборе |
| 4 | 700.28.00.040-1 | 2 | Манжета |
| 3 | 700.28.00.012 | 4 | Кольцо |
| 23 | 700.28.00.016 | 2 | Лента уплотнительная |
| 9 | 700.28.00.019 | 2 | Заглушка |
| 24 | 700.28.00.023 | 2 | Втулка промопоры малая |
| 6 | 700.28.00.047-1 | 5 | Планка стопорная |
| 2 | 700.28.00.048-02 | 5 | Прокладка |
| 2 | 700.28.00.048-03 | 5 | Прокладка |
| 13 | 700А.28.01.000-3 | 1 | Полурама передняя |
| 1 | 700А.28.02.000-1 | 1 | Полурама задняя |
| 28 | 700А.28.02.079 | 2 | Втулка |
| 8 | 6 | Масленка 2,3.45 ГОСТ 19583-74 | |
| 11 | 8 | Кольцо Н1-100 Х 90-3 ГОСТ 18829-73 | |
| 26 | 1 | Пробка КГ 1/8" ГОСТ 12720-67 | |
| 20 | 4 | Болт М16Х32 ГОСТ 7808-70 | |
| 15 | 4 | Болт 3М16 Х 40 ГОСТ 7808-70 | |
| 7 | 15 | Болт М16 Х 1,5 Х 50 ГОСТ 7808-70 | |
| 21 | 4 | Шайба 16.01 ГОСТ 11371-78 | |
| 27 | 4 | Шайба 16.65Г ГОСТ 6402-70 | |
| 18 | 2 | Ось 22-16Х5 Х 60 ГОСТ 9650-71 |
