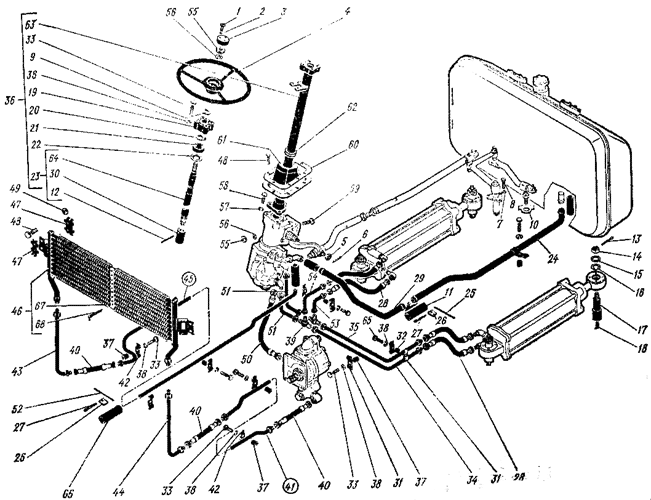

Система управлени поворотом. Запасные части к трактору К-701
Система управлени поворотом. Запасные части к трактору К-701
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 701.34.00.000-1 | Система управления поворотом | ||
| 45 | 701.34.00.010*2 | 1 | Труба |
| 41 | 700.34.00.030*3 | 1 | Труба |
| 17 | 700А.34.00.012 | 4 | Палец |
| 16 | 700А.34.00.013 | 4 | Втулка узкая |
| 10 | 700А.34.00.016 | 1 | Шайба |
| 42 | 700А.34.00.027 | 4 | Скоба |
| 37 | 700А.34.00.029 | 5 | Втулка |
| 29 | 700А.34.00.033 | 1 | Труба |
| 24 | 700А.34.00.033-01 | 1 | Труба |
| 31 | 700.34.00.019 | 5 | Скоба |
| 32 | 700.34.00.021-1 | 2 | Втулка распорная |
| 60 | 700.34.00.032-1 | 1 | Фланец |
| 40 | 700А.34.00.070 | 3 | Рукав |
| 50 | 700А.34.00.070-1 | 1 | Рукав |
| 46 | 700А.34.04.000-2 | 1 | Радиатор масляный |
| 67 | 700.34.04.023 | 2 | Планка |
| 44 | 700А.34.08.290-1 | 1 | Труба в сборе |
| 53 | 700А.34.08.300-05 | 1 | Труба в сборе |
| 54 | 700А.34.08.300-06 | 1 | Труба в сборе |
| 34 | 700А.34.08.300-07 | 1 | Труба в сборе |
| 35 | 700А.34.08.300-08 | 1 | Труба в сборе |
| 51 | 700А.34.08.310-04 | 2 | Труба в сборе |
| 43 | 700А.34.08.360 | 1 | Труба в сборе |
| 39 | 700А.34.08.027 | 2 | Тройник |
| 28 | 700.46.16.670 | 4 | Рукав в сборе |
| 700А.34.01.000 | Управление рулевое | ||
| 36 | 700А.34.01.010 | 1 | Колонка рулевого управления |
| 23 | 700А.34.01.020 | 1 | Вал в сборе |
| 63 | 700А.34.01.030 | 1 | Колонка в сборе |
| 700А.34.01.031 | 1 | Вал рулевой колонки КОРОТКИЙ ст.обр. | |
| 64 | 700А.34.01.011 | 1 | Вал |
| 4 | 700.34.01.040 | 1 | Колесо рулевое |
| 30 | 700.34.01.012 | 1 | Муфта |
| 3 | 700.34.01.015 | 1 | Заглушка |
| 22 | 700.34.01.019 | 1 | Шайба |
| 62 | 700.34.01.022 | 1 | Вкладыш |
| 61 | 700.34.01.023-1 | 1 | Кожух |
| 19 | 700.34.01.025 | 1 | Крышка |
| 47 | 700.22.08.044 | 4 | Планка стопорная |
| 18 | 4 | Масленка 1.3 ГОСТ 19853-74 | |
| 66 | 1 | Рукав 20 Х 30,5-16 ГОСТ 10362-76; 1=120 мм | |
| 11 | 3 | Рукав 42 Х 56,5-15 ГОСТ 10362-76; 1=150 мм | |
| 21 | 1 | Подшипник 1204 ГОСТ 5720-71 | |
| 20 | 1 | Кольцо Б20 ГОСТ 13942-68 | |
| 9 | 1 | Кольцо СП 30-19-3,5 ГОСТ 6308-71 | |
| 48 | 8 | Болт М8 Х 20 7808-70 | |
| 65 | 1 | Болт М8 Х 30 7808-70 | |
| 33 | 6 | Болт М8 Х 40 7811-70 | |
| 8 | 3 | Болт М12 Х 25 ГОСТ 7808-70 | |
| 58 | 3 | Болт М14 Х 1,5 Х 35 ГОСТ 7808-70 | |
| 59 | 4 | Болт М16 Х 1,5 Х 60 ГОСТ 7811-70 | |
| 49 | 4 | Гайка М8 ГОСТ 5927-70 | |
| 55 | 5 | Гайка М16 Х 1,5 ГОСТ 5927-70 | |
| 5 | 1 | Гайка М16 Х 1,5 ГОСТ 5933-73 | |
| 14 | М36х3 | 4 | Гайка пальца гидроцилиндра рулевого М36 Х 3 ГОСТ 5933-73 |
| 2 | 3 | Шайба 5.01 ГОСТ 11371-78 | |
| 38 | 4 | Шайба 8.65Г ГОСТ 6402-70 | |
| 7 | 3 | Шайба 12.65Г ГОСТ 6402-70 | |
| 57 | 3 | Шайба 14.65Г ГОСТ 6402-70 | |
| 56 | 5 | Шайба 16.65Г ГОСТ 6402-70 | |
| 15 | 4 | Шайба 36.01 ГОСТ 11371-78 | |
| 68 | 9 | Шплинт 3.2 Х 32 ГОСТ 397-79 | |
| 6 | 1 | Шплинт 4 Х 25 ГОСТ 397-79 | |
| 13 | 4 | Шплинт 6,3 Х 70 ГОСТ 397-70 | |
| 27 | 3408-1 | 6 | Шплинт хомута 6,3 ОСТ 3-408-70 |
| 52 | 2 | Лента 300 ГОСТ 503-71 | |
| 25 | 6 | Лента 450 ГОСТ 503-71 | |
| 26 | А52426-24 | 6 | Рамка хомута ОСТ 3-408-70 |
| 12 | 1 | Штифт 3Г Х 28 ГОСТ 3128-70 | |
| 1 | 3 | Шуруп А4 Х 30 ГОСТ 1114-70 |
