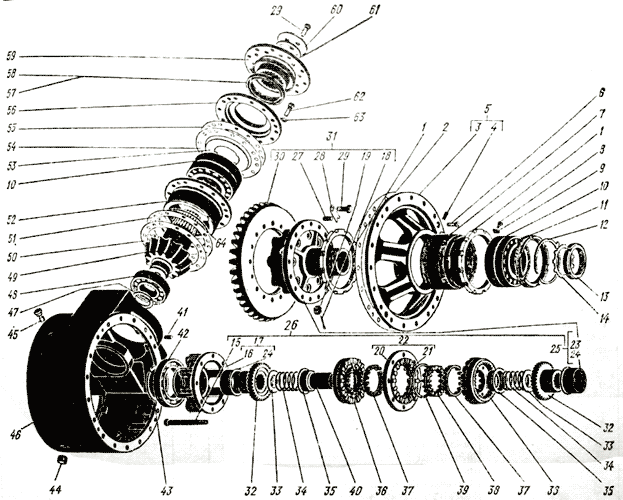

Передача главная с дифференциалом. Запасные части к трактору К-701
Передача главная с дифференциалом. Запасные части к трактору К-701
№ | Номер по каталогу | Кол-во | Наименование |
---|---|---|---|
700А23.02.000 | Передача главная с дифференциалом | ||
59 | 700А.23.02.050-1 | 1 | Фланец в сборе |
46 | 700А.23.02.011-1*1 | 1 | Картер главной передачи |
56 | 700А.23.02.035-1 | 1 | Крышка |
53 | 700А.23.02.036 | 1 | Маслоотражатель |
26 | 700.23.02.010-1 | 1 | Корпус дифференциала (комплект) |
25 | 700.23.02.020*2 | 1 | Ступица в сборе |
17 | 700.23.02.030*3 | 1 | Чаша в сборе |
36 | 700.23.02.040-2 | 2 | Полумуфта ведомая в сборе |
5 | 700.23.02.060*1 | 1 | Вставка в сборе |
31 | 700.23.02.080-1 | 1 | Шестерня коническая в сборе |
22 | 700.23.02.190-1*2 | 1 | Муфта ведущая в сборе |
3 | 700.23.02.012 | 1 | Вставка |
20 | 700.23.02.013-2 | 1 | Муфта ведущая |
15 | 700.23.02.014 | 8 | Болт специальный |
23 | 700.23.02.015 | 1 | Ступица |
16 | 700.23.02.016 | 1 | Чаша |
24 | 700.23.02.017-1 | 2 | Втулка |
38 | 700.23.02.021-2 | 1 | Кольцо муфты ведущей |
37 | 700.23.02.022-2 | 2 | Кольцо полумуфты ведомой |
32 | 700.23.02.023 | 2 | Ступица полумуфты ведомой |
33 | 700.23.02.024 | 2 | Кольцо |
39 | 700.23.02.025 | 1 | Кольцо пружинное |
40 | 700.23.02.026 | 1 | Втулка распорная |
34 | 700.23.02.028 | 2 | Пружина |
35 | 700.23.02.029 | 2 | Обойма |
21 | 700.23.02.031-2 | 1 | Шпонка |
52 | 700.23.02.032 | 1 | Стакан |
50 | 700.23.02.033-1 | 9 | Прокладка регулировочная |
51 | 700.23.02.033-2 | 9 | Прокладка регулировочная |
54 | 700.23.02.034-1 | 5 | Прокладка |
55 | 700.23.02.034-2 | 5 | Прокладка |
61 | 700.23.02.037-1 | 1 | Кольцо уплотнительное |
49 | 700.23.02.041-3* | 1 | Шестерня ведущая |
30 | 700.23.02.042-3* | 1 | Шестерня ведомая |
8 | 700.23.02.043 | 2 | Винт стопорный |
9 | 700.23.02.044-1 | 2 | Шайба отгибная |
1 | 700.23.02.045 | 2 | Гайка кольцевая |
12 | 700.23.02.046 | 1 | Кольцо стопорное |
11 | 700.23.02.047-1 | 1 | Гайка кольцевая |
7 | 700.23.02.048-1 | 1 | Стакан |
28 | 700.23.02.051 | 8 | Планка стопорная |
2 | 700.23.02.052 | 1 | Прокладка |
60 | 700.23.02.061 | 1 | Шайба |
13 | 700.23.02.062 | 1 | Гайка |
45 | 700.42.02.050 | 1 | Сапун |
27 | 700.17.01.166 | 8 | Штифт |
42 | 1 | Подшипник 122 ГОСТ 8338-75 | |
48 | 1 | Подшипник 102313М ГОСТ 8328-75 | |
10 | 2 | Подшипник 2097520 ГОСТ 6364-78 | |
47 | 1 | Кольцо В65 ГОСТ 13942-68 | |
43 | 1 | Кольцо В110 ГОСТ 13942-68 | |
64 | 1 | Кольцо У-200 Х 0-3 ГОСТ 18829-73 | |
58 | 1 | Уплотнение ЛК БСК 110Х135-12/14 ЛК 02478-00 | |
44 | 2 | Пробка КГ 1" ГОСТ 12718-67 | |
57 | 1 | Пружина АСК-110-2 ЛК 02480-00 | |
62 | 12 | Болт М12 Х 40 ГОСТ 7808-70 | |
29 | 11 | Болт 3М14Х35 ГОСТ 7808-70 | |
6 | 2 | Винт М10 Х 20 ГОСТ 17475-72 | |
19 | 8 | Гайка М14 ГОСТ 5932-73 | |
63 | 2 | Шайба 12.65Г ГОСТ 6402-70 | |
14 | 1 | Шайба 90 ГОСТ 8725-67 | |
18 | 8 | Шплинт 3,2 Х 28 ГОСТ 397-79 | |
4 | 1 | Штифт 8Пр22а Х 16 ГОСТ 3128-70 | |
41 | 2 | Штифт 12ГХ25 ГОСТ 3128-70 |
