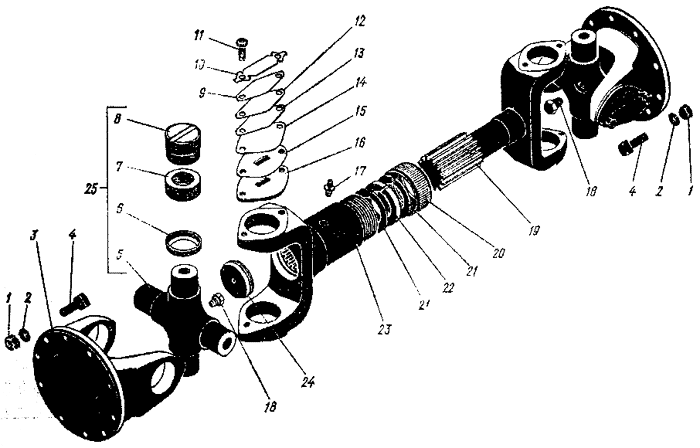

Вал карданный переднего моста. Запасные части к трактору К-701
Вал карданный переднего моста. Запасные части к трактору К-701
№ | Номер по каталогу | Кол-во | Наименование |
---|---|---|---|
700.22.03.000-3 | Вал карданный переднего моста | ||
19 | 700.22.03.012 | 1 | Вал карданный (ЧАСТЬ) |
23 | 700.22.03.013 | 1 | Вилка скользящая |
22 | 700.22.03.014 | 1 | Сальник |
6 | 700.22.01.070*1 | 8 | Обойма в сборе |
25 | 700.22.01.080Р*2 | 1 | Крестовина с подшипниками (комплект) |
3 | 700.22.01.011-1 | 2 | Фланец-вилка |
5 | 700.22.01.012-2*1 | 2 | Крестовина карданного вала |
16 | 700.22.01.013 | 8 | Крышка подшипника |
700.22.01.026-1 | Пластина балансировочная | ||
12 | 700.22.01.026-2 | Пластина балансировочная | |
13 | 700.22.01.026-3 | Пластина балансировочная | |
14 | 700.22.01.034 | 8 | Пластина балансировочная |
20 | 700.22.01.045 | 1 | Гайка |
15 | 700.22.01.051 | 4 | Крышка балансировочная |
10 | 700.22.01.053 | 8 | Планка стопорная |
7 | 700.22.01.057*1 | 8 | Кольцо уплотнительное |
21 | 700.22.01.059 | 2 | Шайба |
11 | 700.22.01.061 | 16 | Болт |
4 | 700.22.00.014 | 20 | Болт карданный малый |
24 | 700.42.38.015-1 | 1 | Заглушка вилки |
17 | 1 | Масленка 1.3 ГОСТ 19853-74 | |
8 | 8 | Подшипник 804709К5 *1 ТУ 37.006.065-74 | |
18 | 2 | Пробка КГ 1/8" ГОСТ 12720-07 | |
1 | 014 М12х1,25 | 20 | Гайка болта кардана 014 М12 Х 1,25 ГОСТ 5927-70 |
2 | 20 | Шайба 12.65Г ГОСТ 6402-70 | |
