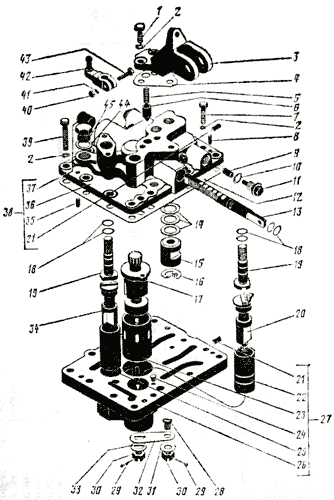

Механизм переключения передач. Запасные части к трактору К-701
Механизм переключения передач. Запасные части к трактору К-701
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 700А.17.02.000-2 | Механизм переключения передач | ||
| 27 | 700А.17.02.010-2 | 1 | Корпус в сборе |
| 38 | 700А.17.02.020-1 | 1 | Крышка в сборе |
| 26 | 700А.17.02.011-2* | 1 | Корпус |
| 35 | 700А.17.02.015-1 | 1 | Крышка |
| 11 | 700А.17.02.024 | 4 | Пробка |
| 12 | 700А.17.02.026-1 | 1 | Прокладка |
| 9 | 700А.17.02.028 | 3 | Золотник |
| 20 | 700А.17.02.032-2 | 1 | Золотник |
| 6 | 700А.17.02.033 | 1 | Фиксатор |
| 31 | 700А.17.02.035 | 1 | Шайба |
| 33 | 700А.17.02.035-1 | 1 | Шайба |
| 13 | 700А.17.02.036-1 | 1 | Рейка |
| 32 | 700А.17.02.037-2 | 1 | Защелка |
| 28 | 700А.17.02.038-1 | 1 | Упор |
| 17 | 700А.17.02.039 | 1 | Золотник |
| 3 | 700А.17.02.042 | 1 | Кронштейн |
| 4 | 700А.17.02.043 | 1 | Прокладка |
| 23 | 700А.17.02.044* | 1 | Гильза |
| 15 | 700А.17.02.045-1 | 1 | Пробка |
| 16 | 700А.17.02.046 | 1 | Шайба |
| 14 | 700А.17.02.047 | 5 | Прокладка |
| 24 | 700А.17.02.048* | 1 | Упор |
| 42 | 700.17.02.040-1 | 1 | Рычаг в сборе |
| 22 | 700.17.02.013-3 | 1 | Гильза |
| 25 | 700.17.02.014 | 1 | Гильза |
| 19 | 700.17.02.022 | 2 | Поводок |
| 34 | 700А.17.02.051 | 1 | Золотник |
| 21 | 700.17.02.029* | 3 | Заглушка |
| 37 | 700.17.02.055* | 1 | Заглушка |
| 44 | 700.17.01.413 | 1 | Прокладка |
| 10 | 700.17.04.039 | 4 | Прокладка |
| 5 | 700.17.16.063 | 1 | Пружина |
| 18 | 6 | Кольцо Н1-18 Х 14-3 ГОСТ 18829-73 | |
| 45 | 1 | Пробка М22 Х 1,5 ЛК 0012-00 | |
| 43 | 1 | Болт М8 Х 30 ГОСТ 7808-70 | |
| 7 | 3 | Болт М10 Х 25 ГОСТ 7808-70 | |
| 1 | 3 | Болт М10 Х 30 ГОСТ 7808-70 | |
| 39 | 11 | Болт М10 Х 50 ГОСТ 7811-70 | |
| 40 | 1 | Гайка М8 ГОСТ 5927-70 | |
| 30 | 2 | Гайка М10 ГОСТ 5933-70 | |
| 41 | 1 | Шайба 8.65Г ГОСТ 6402-70 | |
| 2 | 1 | Шайба 10.65Г ГОСТ 6402-70 | |
| 29 | 2 | Шплинт 2,5 Х 16 ГОСТ 397-79 | |
| 36 | 1 | Штифт 6Пр22а Х 12 ГОСТ 3128-70 | |
| 8 | 2 | Штифт 8Пр22а Х 18 ГОСТ 3128-70 |
