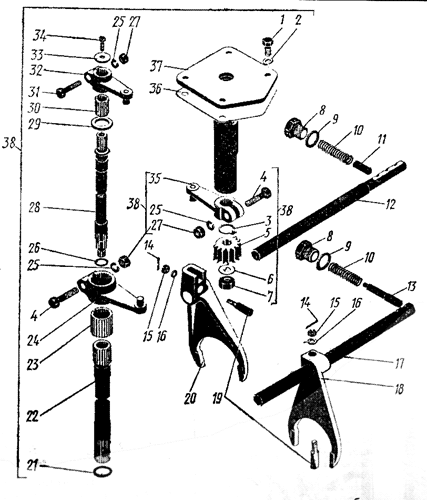

Привод управления муфтами грузового вала коробки передач. Запасные части к трактору К-701
Привод управления муфтами грузового вала коробки передач. Запасные части к трактору К-701
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 38 | 700А.17.01.210 | 1 | Привод управления муфтами грузового вала |
| 5 | 700А.17.01.243 | 1 | Сектор |
| 37 | 700.17.01.220-1 | 1 | Корпус в сборе |
| 35 | 700.17.01.230 | 1 | Рычаг нижний в сборе |
| 24 | 700.17.01.240-1 | 1 | Рычаг нижний в сборе |
| 32 | 700.17.01.250-1 | 1 | Рычаг в сборе |
| 28 | 700.17.01.129-1 | 1 | Валик |
| 36 | 700.17.01.133-1 | 1 | Прокладка |
| 17 | 700.17.01.143-2 | 1 | Вилка |
| 20 | 700.17.01.144-2 | 1 | Вилка |
| 22 | 700.17.01.244-1 | 1 | Вал полый |
| 23 | 700.17.01.296 | 1 | Втулка привода управления муфтами грузового вала |
| 30 | 700.17.01.297 | 1 | Втулка |
| 29 | 700.17.01.298-1 | 1 | Кольцо |
| 33 | 700.17.01.298-2 | 1 | Кольцо |
| 8 | 700.17.01.332 | 2 | Пробка |
| 10 | 700.17.01.343 | 2 | Пружина |
| 13 | 700.17.01.345-1 | 1 | Фиксатор |
| 11 | 700.17.01.353 | 1 | Фиксатор |
| 19 | 700.17.01.482 | 2 | Клин |
| 12 | 700.17.01.483 | 1 | Валик |
| 6 | 700.17.01.484 | 1 | Шайба |
| 17 | 700.17.01.495 | 1 | Валик-рейка |
| 26 | 1 | Кольцо Н1-22 Х 18-3 ГОСТ 18829-73 | |
| 21 | 1 | Кольцо Н1-38 Х 30-3 ГОСТ 18829-73 | |
| 3 | 1 | Кольцо Б20 ГОСТ 13942-68 | |
| 34 | 1 | Болт 3М6 Х 20 ГОСТ 7805-70 | |
| 31 | 1 | Болт М10 Х 40 ГОСТ 7811-70 | |
| 4 | 1 | Болт М10 Х 50 ГОСТ 7811-70 | |
| 2 | 4 | Болт М12 Х 25 ГОСТ 7808-70 | |
| 27 | 3 | Гайка М10 ГОСТ 5927-70 | |
| 15 | 2 | Гайка М10 ГОСТ 5933-73 | |
| 16 | 2 | Шайба 10.01 ГОСТ 11371-78 | |
| 25 | 3 | Шайба 10.65Г ГОСТ 6402-70 | |
| 1 | 4 | Шайба 12.65Г ГОСТ 6402-70 | |
| 7 | 1 | Гайка М14 ГОСТ 5927-70 | |
| 9 | 2 | Прокладка ФТ28 Х 34 Х 2 МН 3138-62 | |
| 14 | 2 | Шплинт 2,5 Х 25 ГОСТ 397-79 |
