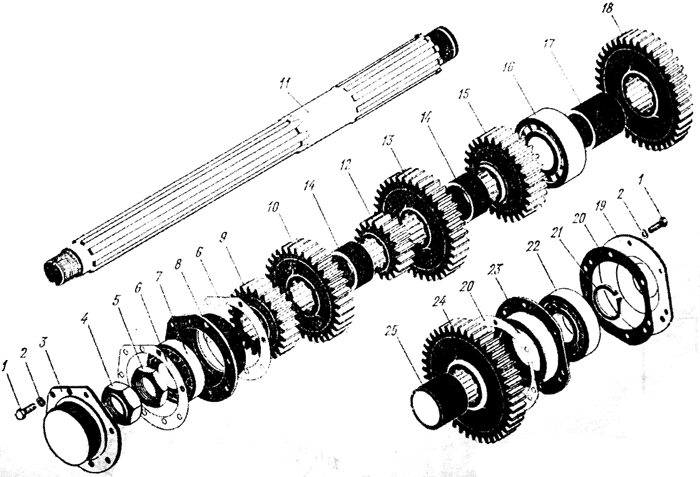

Вал промежуточный коробки передач. Запасные части к трактору К-701
Вал промежуточный коробки передач. Запасные части к трактору К-701
№ | Номер по каталогу | Кол-во | Наименование |
---|---|---|---|
11 | 700А.17.01.103-1 | 1 | Вал промежуточный |
10 | 700А.17.01.076 | 1 | Шестерня |
13 | 700А.17.01.079 | 1 | Шестерня |
15 | 700А.17.01.081 | 1 | Шестерня |
18 | 700А.17.01.084 | 1 | Шестерня |
24 | 700А.17.01.086 | 1 | Шестерня |
8 | 700А.17.01.089-1 | 1 | Обойма |
3 | 700А.17.01.091-4 | 1 | Крышка |
23 | 700А.17.01.092 | 1 | Обойма |
19 | 700А.17.01.093-1 | 1 | Крышка |
6 | 700А.17.01.107-1 | 2 | Прокладка |
4 | 700А.17.01.113-2 | 1 | Гайка грузового вала |
5 | 700А.17.01.427-1 | 1 | Гайка промежуточного вала |
9 | 700.17.01.073 | 1 | Шестерня |
12 | 700.17.01.077 | 1 | Шестерня |
14 | 700.17.01.104-1 | 2 | Втулка |
17 | 700.17.01.104-7 | 1 | Втулка |
20 | 700.17.01.108-2 | 2 | Прокладка |
25 | 700.17.01.302-1 | 1 | Втулка |
22 | 1 | Подшипник 313 ГОСТ 8338-75 | |
7 | 1 | Подшипник 2312 КМ ГОСТ 8328-75 | |
16 | 1 | Подшипник 92614 ГОСТ 8328-75 | |
21 | 1 | Кольцо В65 ГОСТ 13942-68 | |
1 | 12 | Болт М12 Х 35 ГОСТ 7808-70 | |
2 | 12 | Шайба 12.65Г ГОСТ 6402-70 |
