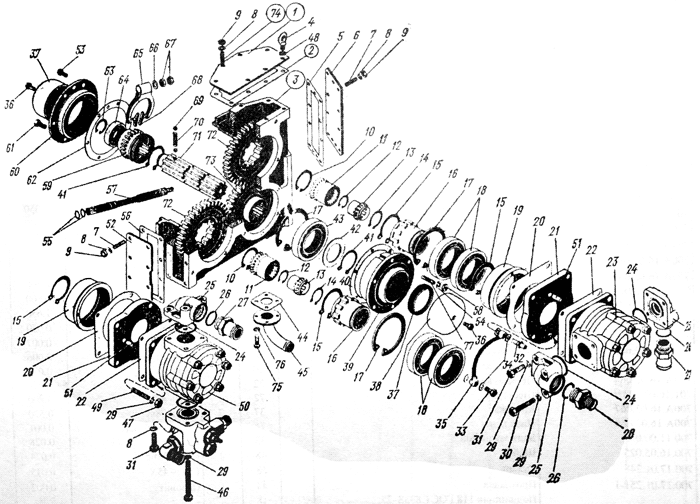

Редуктор привода насоса в сборе. Запасные части к трактору К-701
Редуктор привода насоса в сборе. Запасные части к трактору К-701
№ | Номер по каталогу | Кол-во | Наименование |
---|---|---|---|
701.16.02.000-1 | Редуктор привода насосов в сборе | ||
3 | 701.16.02.011-2 | 1 | Картер |
1 | 701.16.02.013 | 1 | Крышка |
2 | 701.16.02.015 | 1 | Прокладка |
74 | 701.16.02.017 | 6 | Шпилька |
23 | 700А.16.02.050-1 | 1 | Насос НШ67-Л |
50 | 700А.16.02.060-1 | 1 | Насос НШ100-Л-2 |
35 | 700А.16.02.090 | 1 | Трубопровод в сборе |
45 | 700А.16.02.110 | 1 | Патрубок в сборе |
11 | 700А.16.02.024 | 2 | Муфта плавающая |
13 | 700А.16.02.025 | 2 | Муфта |
57 | 700А.16.02.031-1 | 1 | Валик |
6 | 700А.16.02.032 | 1 | Крышка |
52 | 700А.16.02.033 | 1 | Крышка |
62 | 700А.16.02.035 | 1 | Прокладка |
5 | 700А.16.02.036 | 1 | Прокладка |
56 | 700А.16.02.037 | 1 | Прокладка |
25 | 700А.16.02.039 | 3 | Муфта угловая |
34 | 700А.16.02.044 | 4 | Прокладка |
27 | 700А.16.02.045 | 2 | Штуцер |
28 | 700А.16.02.046 | 1 | Штуцер |
71 | 700А.16.02.047 | 1 | Вал редуктора привода насосов |
39 | 700А.16.02.048 | 1 | Крышка РПН верхняя ст.обр. 6отв |
39 | 6010.16.00.023 | 1 | Крышка РПН верхняя нового образца |
60 | 700А.16.02.049 | 1 | Крышка РПН нижняя ст.обр. 6 отв |
60 | 6010.16.00.017 | 1 | Крышка РПН нижняя нового образца 8 отв. |
65 | 700А.16.02.051 | 1 | Вилка редуктора привода насосов |
59 | 700А.16.02.052 | 1 | Муфта |
73 | 701.16.02.022 | 1 | Шестерня |
16 | 700А.16.02.054 | 2 | Втулка |
21 | 700А.16.02.055 | 2 | Фланец |
42 | 700А.16.02.056 | 1 | Кольцо |
19 | 700А.16.02.057 | 2 | Стакан |
32 | 700А.16.02.058 | 1 | Штуцер |
70 | 700А.16.02.059 | 1 | Пружина |
40 | 700А.16.02.062 | 1 | Прокладка |
20 | 700А.16.02.063 | 2 | Прокладка |
22 | 700А.16.02.064 | 2 | Прокладка |
72 | 701.16.02.023*2 | 2 | Шестерня |
37 | 700А.16.02.067 | 2 | Крышка |
76 | 700А.16.02.069 | 1 | Прокладка |
33 | 700.11.00.039 | 1 | Болт зажимной |
48 | 700.16.05.025 | 2 | Шайба |
68 | 700.17.01.248 | 2 | Сухарь |
44 | 70.17.01.251-1 | 1 | Прокладка |
1 | 4 | Подшипник 118 ГОСТ 8338-75 | |
43 | 1 | Подшипник 1216 ГОСТ 5720-75 | |
64 | 1 | Подшипник 80208 ГОСТ 7242-70 | |
69 | 2 | Шарик Б V 8 мм Н ГОСТ 3722-60 | |
14 | 2 | Кольцо Б35 ГОСТ 13943-68 | |
63 | 1 | Кольцо В40 ГОСТ 13943-68 | |
12 | 2 | Кольцо В45 ГОСТ 13943-68 | |
41 | 2 | Кольцо В60 ГОСТ 13943-68 | |
10 | 2 | Кольцо В70 ГОСТ 13943-68 | |
15 | 4 | Кольцо В90 ГОСТ 13943-68 | |
17 | 3 | Кольцо В 140 ГОСТ 13943-68 | |
55 | 2 | Кольцо Н1-20 Х 16-3 ГОСТ 18829-73 | |
26 | 3 | Кольцо V-50 Х 45-3 ГОСТ 18829-73 | |
24 | 4 | Кольцо V-75 Х 70-3 ГОСТ 18829-73 | |
38 | 1 | Уплотнение ЛК БСК75-100-12/14 Л К 02480-00 | |
53 | 1 | Болт 3М8 Х 20 ГОСТ 7808-70 | |
36 | 2 | Болт М8 Х 25 ГОСТ 7808-70 | |
61 | 5 | Болт 3М10 Х 20 ГОСТ 7808-70 | |
75 | 4 | Болт М10 Х 25 ГОСТ 7808-70 | |
4 | 2 | Рым-болт М10 ГОСТ 4751-73 | |
31 | 8 | Болт М12 Х 45 ГОСТ 7811-70 | |
30 | 6 | Болт М12 Х 80 ГОСТ 7811-70 | |
46 | 2 | Болт М12 Х 130 ГОСТ 7811-70 | |
58 | 1 | Гайка М8 ГОСТ 5927-70 | |
9 | 32 | Гайка М10 ГОСТ 5927-70 | |
47 | 8 | Гайка М12 ГОСТ 5927-70 | |
67 | 2 | Гайка М16 ГОСТ 5927-70 | |
54 | 1 | Шайба 8.65Г ГОСТ 6402-70 | |
8 | 32 | Шайба 10.65Г ГОСТ 6402-70 | |
29 | 24 | Шайба 12.65Г ГОСТ 6402-70 | |
66 | 1 | Шайба 16.01 ГОСТ 11371-78 | |
51 | 2 | Штифт 6Пр22а Х 20 ГОСТ 3128-70 | |
77 | 1 | Шпилька М8 Х 20 ГОСТ 22034-76 | |
7 | 24 | Шпилька М10 Х 22 ГОСТ 22034-76 | |
49 | 8 | Шпилька М12 Х 602 ГОСТ 22034-76 | |
7 | 24 | Шпилька М10 Х 22 ГОСТ 22034-76 | |
49 | 8 | Шпилька М12 Х 602 ГОСТ 22034-76 |
