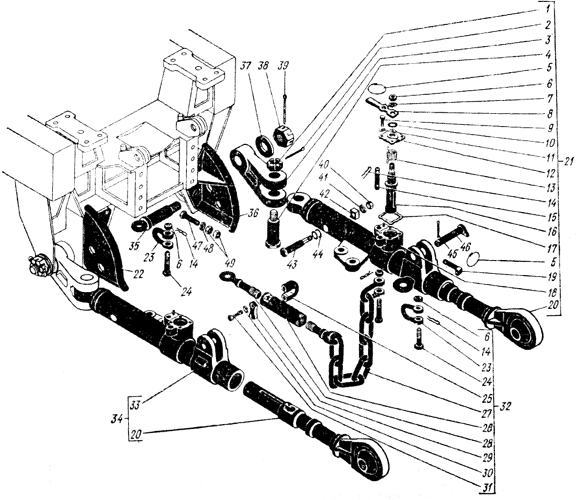

Механизм навески. Запасные части к трактору К-700A
Механизм навески. Запасные части к трактору К-700A
№ | Номер по каталогу | Кол-во | Наименование |
---|---|---|---|
- | 700А.46.28.000-3 | - | Механизм навески |
21 | 700А.46.28.400 | 1 | Тяга правая |
34 | 700А.46.28.410 | 1 | Тяга левая |
18 | 700А.46.28.420 | 1 | Корпус тяги правый |
33 | 700А.46.28.430 | 1 | Корпус тяги левый |
20 | 700А.46.28.440 | 2 | Тяга выжидательная |
23 | 700А.46.28.071 | 6 | Звено соединительное |
24 | 700А.46.28.088 | 6 | Ось |
4 | 700А.46.28.098 | 2 | Ось нижней тяги |
28 | 700А.46.28.163 | 4 | Винт стяжной |
35 | 700А.46.28.219-2 | 2 | Ось крепления серьги нижней тяги |
32 | 700.46.28.290-1 | 2 | Раскос горизонтальный в сборе |
27 | 700.46.28.330-3 | 2 | Цепь оплотная в сборе |
3 | 700.46.28.097 | 2 | Рычаг механизма навески |
26 | 700.46.28.164-2 | 2 | Труба стяжная |
25 | 700.46.28.228-2 | 2 | Хомут |
8 | 700.46.28.229-1 | 2 | Рукоятка |
16 | 700.46.28.231-1 | 2 | Стопор |
13 | 700.46.28.232 | 2 | Пружина |
12 | 700.46.28.237-2 | 2 | Крышка |
17 | 700.46.28.241-1 | 2 | Прокладка |
43 | 700.46.28.243 | 2 | Упор |
44 | 700.46.28.249 | 12 | Прокладка |
46 | 700.46.28.251 | 2 | Ось |
36 | 700.46.28.252-1 | 1 | Упор правый |
22 | 700.46.28.253-1 | 1 | Упор левый |
42 | 700.46.28.254-1 | 2 | Фиксатор |
15 | 700.46.28.266 | 2 | Чека |
19 | 700.46.28.271-1 | 6 | Чека |
5 | 700.46.28.272-1 | 4 | Кольцо |
29 | 700.46.28.273 | 4 | Крышка |
38 | 700.46.28.275-1 | 2 | Гайка оси механизма навески |
9 | 8 | Болт М8 Х 20 ГОСТ 7808-70 | |
31 | 4 | Болт М12 Х 30 ГОСТ 7808-70 | |
47 | 8 | Болт М20 Х 70 ГОСТ 7808-70 | |
40 | 2 | Гайка М16 ГОСТ 5927-70 | |
49 | 18 | Гайка М20 ГОСТ 5927-70 | |
6 | 2 | Гайка М20 Х 1,5 ГОСТ 5927-70 | |
1 | М36х3 | 2 | Гайка пальца гидроцилиндра рулевого М36 Х 3 ГОСТ 5933-73 |
10 | 2 | Кольцо СП 42-29-5 ГОСТ 6308-78 | |
11 | 8 | Шайба 8.65Г ГОСТ 6402-70 | |
30 | 4 | Шайба 12.65Г ГОСТ 6402-70 | |
41 | 2 | Шайба 16.65Г ГОСТ 6402-70 | |
7 | 2 | Шайба 20.65Г ГОСТ 6402-70 | |
48 | 8 | Шайба 20.01 ГОСТ 11371-78 | |
37 | 2 | Шайба 48.01 ГОСТ 11371-78 | |
45 | 3 | Шплинт 6,3 Х 45 ГОСТ 397-79 | |
2 | 2 | Шплинт 6,3 Х 70 ГОСТ 397-79 | |
39 | 2 | Шплинт 8 Х 90 ГОСТ 397-79 | |
14 | 8 | Шплинт пружинный 2-3,6-01-9 ОСТ 23.300-71 |
