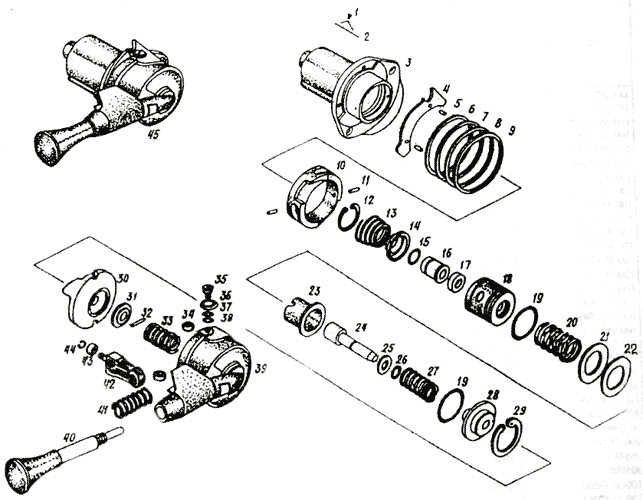

Кран тормозной обратоного действия с ручным управленим. Запасные части к трактору К-700A
Кран тормозной обратоного действия с ручным управленим. Запасные части к трактору К-700A
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 1 | 304183 | 2 | Заклепка |
| 2 | 100-3512099 | 1 | Табличка |
| 3 | 100-3537020 | 1 | Корпус |
| 100-3537014 | 1 | Корпус в сборе | |
| 4 | 100-3537027 | 1 | Стопор |
| 5 | 484103 | 2 | Штифт |
| 6 | 100-3537091 | 1 | Шайба |
| 7 | 100-3537092 | 1 | Шайба |
| 8 | 100-3537093 | 1 | Шайба |
| 9 | 100-3537094 | 1 | Шайба |
| 10 | 100-3537025 | 1 | Кольцо |
| 11 | 484102 | 2 | Штифт |
| 12 | 489302 | 1 | Кольцо упорное |
| 13 | 100-3537052 | 1 | Пружина |
| 14 | 100-3537057 | 1 | Шайба опорная |
| 15 | 100-3537055 | 1 | Кольцо |
| 16 | 100-3537054 | 1 | Корпус клапана |
| 17 | 100-3537056 | 1 | Кольцо клапана |
| 18 | 100-3537050 | 1 | Поршень |
| 19 | 100-3537044 | 1 | Кольцо |
| 20 | 100-3537046 | 1 | Пружина |
| 21 | 100-3537095 | 1 | Шайба |
| 22 | 100-3537097 | 1 | Шайба |
| 23 | 100-3537042 | 1 | Тарелка пружины |
| 24 | 100-3537035 | 1 | Шток |
| 25 | 100-3537043 | 1 | Шайба |
| 26 | 100-3537626 | 1 | Кольцо |
| 27 | 100-3537048 | 1 | Пружина |
| 28 | 100-3537040 | 1 | Направляющая |
| 29 | 489301 | 1 | Кольцо упорное |
| 30 | 100-3537031 | 1 | Колпачок направляющий |
| 31 | 100-3537036 | 1 | Шайба |
| 32 | 484104 | 1 | Штифт |
| 33 | 100-3537038 | 2 | Пружина |
| 34 | 100-3537062 | 2 | Ролик |
| 35 | 302196 | 2 | Винт |
| 36 | 100-3537061 | 2 | Шайба |
| 37 | 305887 | 2 | Шайба 6 |
| 38 | 305905 | 1 | Шайба |
| 39 | 100-3537060 | 1 | Крышка |
| 40 | 100-3537063 | 1 | Рукоятка в сборе |
| 41 | 100-3537068 | 1 | Пружина |
| 42 | 100-3537066 | 1 | Направляющая |
| 43 | 100-3537067 | 1 | Втулка |
| 44 | 48326 | 1 | Кольцо упорное |
| 45 | 100-3537010 | 1 | Кран тормозной |
| 1 | 304183 | 2 | Заклепка |
| 2 | 100-3512099 | 1 | Табличка |
| 3 | 100-3537020 | 1 | Корпус |
| 100-3537014 | 1 | Корпус в сборе | |
| 4 | 100-3537027 | 1 | Стопор |
| 5 | 484103 | 2 | Штифт |
| 6 | 100-3537091 | 1 | Шайба |
| 7 | 100-3537092 | 1 | Шайба |
| 8 | 100-3537093 | 1 | Шайба |
| 9 | 100-3537094 | 1 | Шайба |
| 10 | 100-3537025 | 1 | Кольцо |
| 11 | 484102 | 2 | Штифт |
| 12 | 489302 | 1 | Кольцо упорное |
| 13 | 100-3537052 | 1 | Пружина |
| 14 | 100-3537057 | 1 | Шайба опорная |
| 15 | 100-3537055 | 1 | Кольцо |
| 16 | 100-3537054 | 1 | Корпус клапана |
| 17 | 100-3537056 | 1 | Кольцо клапана |
| 18 | 100-3537050 | 1 | Поршень |
| 19 | 100-3537044 | 1 | Кольцо |
| 20 | 100-3537046 | 1 | Пружина |
| 21 | 100-3537095 | 1 | Шайба |
| 22 | 100-3537097 | 1 | Шайба |
| 23 | 100-3537042 | 1 | Тарелка пружины |
| 24 | 100-3537035 | 1 | Шток |
| 25 | 100-3537043 | 1 | Шайба |
| 26 | 100-3537626 | 1 | Кольцо |
| 27 | 100-3537048 | 1 | Пружина |
| 28 | 100-3537040 | 1 | Направляющая |
| 29 | 489301 | 1 | Кольцо упорное |
| 30 | 100-3537031 | 1 | Колпачок направляющий |
| 31 | 100-3537036 | 1 | Шайба |
| 32 | 484104 | 1 | Штифт |
| 33 | 100-3537038 | 1 | Пружина |
| 34 | 100-3537062 | 2 | Ролик |
| 35 | 302196 | 2 | Винт |
| 36 | 100-3537061 | 2 | Шайба |
| 37 | 305887 | 2 | Шайба 6 |
| 38 | 305905 | 2 | Шайба |
| 39 | 100-3537060 | 1 | Крышка |
| 40 | 100-3537063 | 1 | Рукоятка в сборе |
| 41 | 100-3537068 | 1 | Пружина |
| 42 | 100-3537066 | 1 | Направляющая |
| 43 | 100-3537067 | 1 | Втулка |
| 44 | 48326 | 1 | Кольцо упорное |
| 45 | 100-3537010 | 1 | Кран тормозной |
