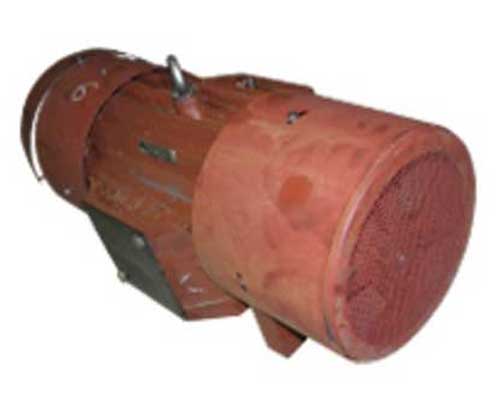

Насос вакуумный КО-510

Вакуум в цистерне машины КО-510 создается в основном за счет ротора, установленного эксцентрично. В пазах ротора располагаются текстолитовые лопатки, которые, при вращении ротора, из-за центробежного воздействия, оказываются прижатыми ко внутренней поверхности корпуса насоса. За счет этого, при вращении, возникает разница в объеме ячеек, которые образуются из-за эксцентричного положения ротора, пластин из текстолита и фиксированных крышек и стенок насоса. А уже из-за этой разницы и происходит выкачивание и закачивание воздуха в цистерну.

Разница состоит в том, что цистерна для КО-510, из-за специфики применения машины, имеет два отсека: в один попадет иловая вода, а в другой ил. Это немного усложняет конструкцию, однако это решение более практично с точки зрения выгрузки высосанного ила и иловой воды.
