Беспроставочный щёточный диск
Конструкция беспроставочного щёточного диска совмещает непосредственно диск и проставочное кольцо. Этот диск имеет ряд преимуществ перед "классическим" щёточным диском.
В связи с повышением требований к охране окружающей среды встал вопрос о переработке промышленных отходов. В отличии от классического щёточного диска с металлическим кольцом, отходы нового беспроставочного диска полностью перерабатываются без применения различных сложных технологий.

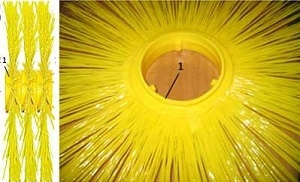

Конструкция щеточных дисков беспроставочных аналогична конструкции щеточных дисков с пластмассовым сердечником. Отличительной особенностью является наличие кольцевых выступов (1) по торцам дисков, выполняющих функцию проставочных колец. Поэтому, при монтаже беспроставочных щеточных дисков на вал, отпадает необходимость применения проставочных колец. Наличие трех фиксирующих выступов в пластмассовом сердечнике обеспечивает полную соосность дисков с валом щетки, что исключает дисбаланс и увеличивает ресурс узлов привода щетки. Из-за отсутствия необходимости применения проставочных колец стоимость щетки в сборе уменьшается на 10-12%. Изношенные щеточные диски могут подвергаться вторичной переработке.
| Внутренний диаметр, мм | Внешний диаметр, мм * | Тип машины |
|---|---|---|
|
78
|
300-400
|
Мотоблок и др
|
|
101
|
300-400
|
Кролл и др
|
|
110,112
|
450-550
|
ПМ-130 и др
|
|
118,120,127,130
|
400-550
|
С
|
|
118,120,127,130
|
600-700
|
МТЗ, ПМ-130 и др
|
|
178,180
|
550-700
|
ПУМ, Унимог
|
|
178,180
|
750-900
|
ПУМ, Унимог
|
|
254
|
600-700
|
ПУМ, Унимог
|
|
254
|
750-900
|
ПУМ, Унимог
|
|
280
|
700
|
ПУ-61
|
| * базовый размер (возможны изменения) | ||
Наличие трех фиксирующих выступов на внутреннем кольце щеточного диска обеспечивает максимальную соосность дисков с валом щетки, что значительно снижает дисбаланс и биение щетки, и приводит к увеличению ресурса узла привода щетки.
Конструкция беспроставочного щёточного диска совмещает непосредственно диск и проставочное кольцо, выполненные из морозостойкого блок-сополимера пропилена методом заливки, что полностью исключает выпадение ворса из диска. Таким образом стоимость щётки в сборе удешевляется на 10-12% (за счет отсутствия необходимости применения проставочных колец), уменьшает ее вес и, как следствие этого, снижает нагрузку на привод, увеличивая ресурс привода и самой щетки
