ПРИВОД УПРАВЛЕНИЯ ПОДАЧЕЙ ТОПЛИВА
ПРИВОД УПРАВЛЕНИЯ ПОДАЧЕЙ ТОПЛИВА.
Привод управления подачей топлива обеспечивает регулирование цикловой подачи топлива в двигатель и частоту вращения коленчатого вала от упора минимальных до упора максимальных оборотов. Педаль привода фиксируется только в положении минимальной устойчивой частоты вращения двигателя. В рукоятке ручного управления установлены фрикционные шайбы, обеспечивающие надежную фиксацию ее в конечных и любом промежуточном положениях.

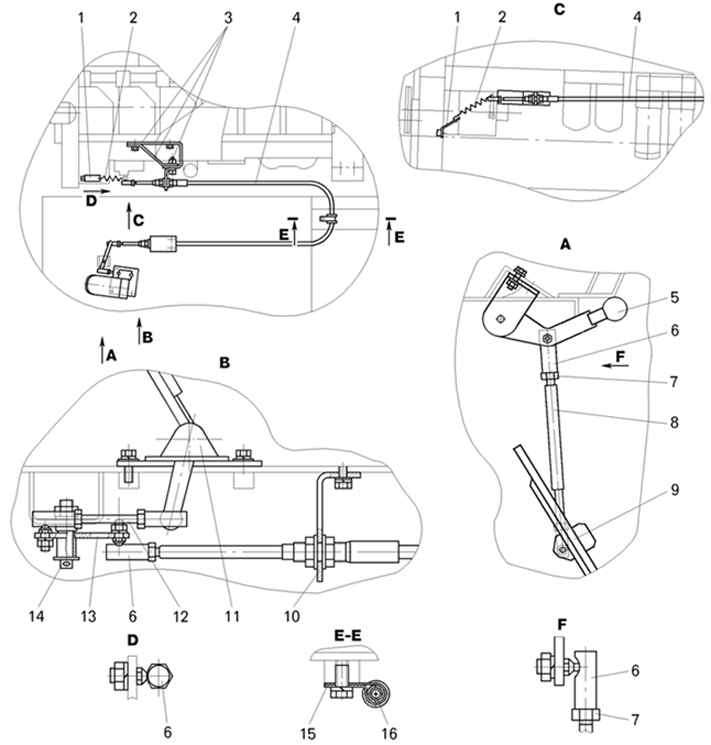

| Привод
управления подачей топлива: 1 - пластина; 2 - оттяжная пружина; 3, 10 - кронштейны; 4 - трос управления подачей топлива; 5 - рукоятка ручного управления подачей топлива; 6 - наконечник со сферическим шарниром; |
7 -
стопорная” гайка; 8, 12 - тяги; 9 - педаль; 11 - опора педали; 13 - рычаг; 14 - ось; 15 - кляммер; 16 - прокладка. |
Управление подачей топлива осуществляется педалью 9. Педаль через рычаг 13, тягу 12, трос дистанционного управления 4 поворачивает рычаг регулятора.
Регулирование привода управления подачей топлива. При монтаже привода или его элементов необходимо педаль установить в положение, удобное для водителя - под углом 550 (приблизительно) как показано на рисунке. И после этого “ход педали” регулируется тягами (положением наконечников на тягах и троса в кронштейнах 10, 3) так, чтобы рычаг регулятора топливного насоса поворачивался от упора минимальных до упора максимальных оборотов коленчатого вала двигателя.Тяги необходимо обязательно застопорить стопорными гайками.На рисунке элементы привода показаны в положении минимальной частоты вращения двигателя.Аварийный останов двигателя имеет электрический привод.
