Электрооборудование кабины БЕЛАЗ 75483
ЭЛЕКТРООБОРУДОВАНИЕ КАБИНЫ

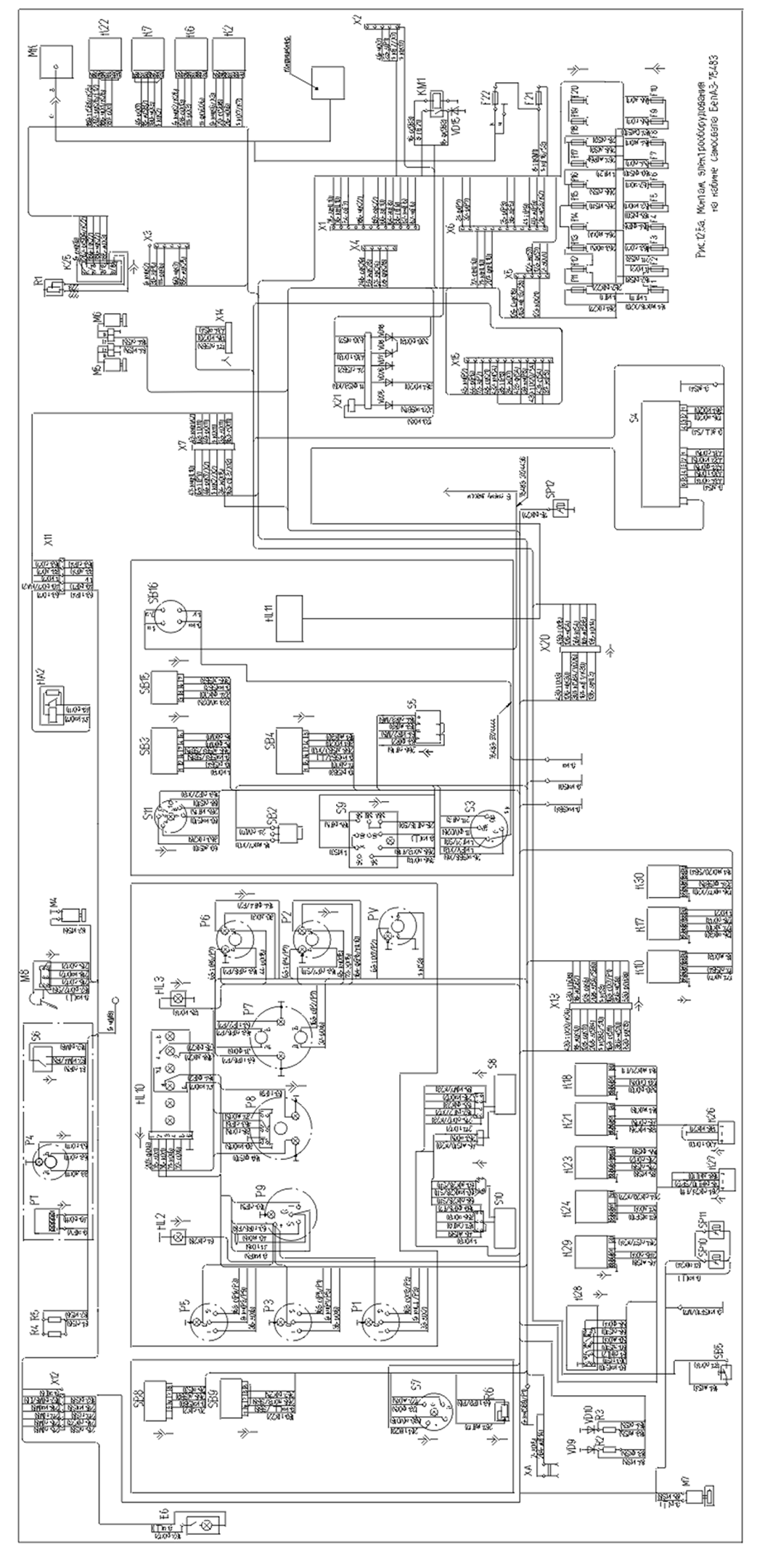

Схема монтажа электрооборудования на кабине самосвала.
Условное обозначение по схеме |
Наименование элемента и его обозначение |
Кол-во |
Тип |
ЭЛЕКТРОДВИГАТЕЛИ |
|||
| М4 | Электродвигатель вентилятора кабины | 1 |
МЭ237 |
| М5,М6 | Электродвигатели отопителей кабины | 2 |
МЭ237 |
| М7 | Электродвигатель стеклоомывателя | 1 |
111.5608 |
| М8 | Электродвигатель стеклоочистителя | 1 |
6002.3730 |
КОНТАКТОРЫ |
|||
| КМ1 | Контактор включения насоса аварийного привода рулевого управления | 1 |
КТ127 |
РЕЛЕ |
|||
| К2 | Реле останова двигателя | 1 | 901.3747 |
| К6 | Реле стартета | 1 |
901.3747 |
| К7 | Реле блокировки массы, зуммера и включения счетчика моточасов | 1 |
901.3747 |
| К10 | Реле включения аварийного привода рулевого управления | 1 |
901.3747 |
| К17 | Реле блокировки стартера | 1 |
901.3747 |
| К18 | Реле включения фар заднего хода | 1 |
901.3747 |
| К21 | Реле включения сигнала заднего хода | 1 |
901.3747 |
| К22 | Реле в цепях системы автоматического регулирования температурного режима двигателя и гидромеханической передачи | 1 |
901.3747 |
| К23 | Реле – прерыватель стеклоочистителя | 1 |
901.3747 |
| К24 | Реле включения сигналов торможения | 1 |
901.3747 |
| К25 | Блок управления температурным режимом и ГМП | 1 |
УТД12.3761 |
| К26 | Реле-прерыватель сигналов заднего хода | 1 |
РС493 |
| К27 | Реле-прерыватель в цепи сигнальной лампы стояночного тормоза | 1 |
РС493 |
| К28 | Реле поворотов | 1 |
РС951-А |
| К29 | Реле подключения звукового сигнала | 1 |
901.3747 |
ВЫКЛЮЧАТЕЛИ И ПЕРЕКЛЮЧАТЕЛИ |
|||
| S3 | Замок-выключатель | 1 |
ВК856 |
| S4 | Пульт переключения передач | 1 |
ПУЗ ЕИРВ |
| 468313.007 | |||
| S5 | Переключатель отопителя | 1 |
П147-04.11 |
| S6 | Переключатель вентилятора | 1 |
П147-03.12 |
| S7 | Переключатель опрокидывающего механизма | 1 |
П602 |
| S8 | Переключатель стеклоочистителя и стеклоомывателя | 1 |
40.3709 |
| S9 | Переключатель света | 1 |
58.3710-01 |
| S10 | Переключатель поворота | 1 |
66.3709 |
| S11 | Выключатель аварийной сигнализации | 1 |
32.3710 |
| SB2 | Дистанционный выключатель ‘’ массы ‘’ | 1 |
11.3704 |
| SB3 | Выключатель аварийного привода рулевого управления | 1 |
3812.3710-10 |
| SB4 | Выключатель системы переключения передач | 1 |
3812.3710-10 |
| SB5 | Выключатель тормоза-замедлителя | 1 |
ВК322 |
| SB8 | Выключатель остановки двигателя | 1 |
3812.3710-11 |
| SB9 | Выключатель автоматического управления температурным режимом двигателя и ГМП | 1 |
3812.3710-10 |
| SB15 | Выключатель блокировки опускания платформы при включенной передаче | 1 |
3812.3710-11 |
ДАТЧИКИ |
|||
| SP10,SP11 | Датчики системы торможения | 2 |
ММ125-Д |
| SP12 | Датчик включения сигнализатора торможения стояночного тормоза | 1 |
ММ124-В |
УКАЗАТЕЛИ КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ |
|||
| Р1 | Указатель температуры масла двигателя | 1 |
Поступает с двигателем |
| Р2 | Указатель главного давления масла ГМП | 1 |
11.3810 |
| Р3 | Указатель давления масла двигателя | 1 |
Поступает с двигателем |
| Р4 | Указатель уровня топлива | 1 |
УБ170 |
| Р5 | Указатель температуры охлаждающей жидкости двигателя | 1 |
Поступает с двигателем |
| Р6 | Указатель температуры масла ГМП | 1 |
УК171-01 |
| Р7 | Указатель давления воздуха соответственно в переднем и заднем контурах рабочей тормозной системы | 1 |
УК168 |
| Р8 | Указатель спидометра | 1 |
СП153 |
| Р9 | Указатель тахометра | 1 |
Поступает с двигателем |
| PV | Указатель напряжения | 1 |
11.3812 |
ЗВУКОВЫЕ СИГНАЛЫ |
|||
| НА2 | Реле-сигнализатор | 1 |
733.3747-10 |
ПРИБОРЫ СИСТЕМЫ ОСВЕЩЕНИЯ И СВЕТОВОЙ СИГНАЛИЗАЦИИ |
|||
| Е6 | Плафон кабины | 1 |
11.3714 |
| HL2 | Контрольная лампа указателя поворотов | 1 |
2212-3803-07 |
| HL3 | Контрольная лампа блокировки гидротрансформатора | 1 |
2212-3803-32 |
| HL10 | Блок контрольных ламп | 1 |
2312-3803.03-01 |
| HL11 | Блок контрольных ламп включенной ступени ГМП | 1 |
3012.3803-01 |
НАГРЕВАТЕЛЬНЫЕ ЭЛЕМЕНТЫ И РЕЗИСТОРЫ |
|||
| R1 | Резистор регулировочный блока УТД | 1 |
ППБ-1В |
| R2,R3 | Сопротивления в цепи отопителей кабины | 2 |
СЭ300 |
| R4,R5 | Сопротивления в цепи вентилятора кабины | 2 |
СЭ300 |
| R6 | Реостат подсветки приборов | 1 |
|
ДИОДЫ |
|||
| VD9 | Диод | 1 |
КД202К |
| VD10 | Диод | 1 |
Д243Б |
ПРЕДОХРАНИТЕЛИ |
|||
| F1 | Защита цепей управления ГМП | 1 |
16А |
| F2 | Защита цепей управления стеклоочистителя, стеклоомывателя, плафона и вентилятора кабины | 1 |
8А |
| F3 | Защита цепей контрольно-измерительных приборов | 1 |
8А |
| F4 | Защита цепей сигнальных ламп | 1 |
8А |
| F5 | Защита цепей габаритных ламп левой стороны | 1 |
8А |
| F6 | Защита цепей габаритных ламп правой стороны | 1 |
8А |
| F7,F8 | Защиты цепей ламп ближнего света | 2 |
8А |
| F9,F10 | Защиты цепей ламп дальнего света | 2 |
8А |
| F11 | Защита цепей управления опрокидывающего механизма, цепей сигналов торможения и звуковых сигналов | 1 |
16А |
| F12 | Защита цепей автоматического управления температурным режимом двигателя и ГМП | 1 |
8А |
| F13 | Защита цепей подкапотного фонаря и блокировки гидротрансформатора | 1 |
8А |
| F14 | Защита цепи розетки переносной лампы | 1 |
8А |
| F15 | Защита цепей реле поворота и выключателя аварийной сигнализации | 1 |
8А |
| F16 | Защита цепей отопителей кабины | 1 |
8А |
| F17 | Защита цепей подвески контрольно-измерительных приборов | 1 |
8А |
| F18 | Защита цепей подвески переключателей | 1 |
8А |
| F19,F20 | Резервные | 2 |
8А |
