БЛОК ГИДРОРАСПРЕДЕЛИТЕЛЕЙ УПРАВЛЕНИЯ И ПАНЕЛЬ УПРАВЛЕНИЯ
БЛОК ГИДРОРАСПРЕДЕЛИТЕЛЕЙ УПРАВЛЕНИЯ И ПАНЕЛЬ УПРАВЛЕНИЯ.
Блок гидрораспределителей управления (рис.1) предназначен для управления подъемом и опусканием платформы.

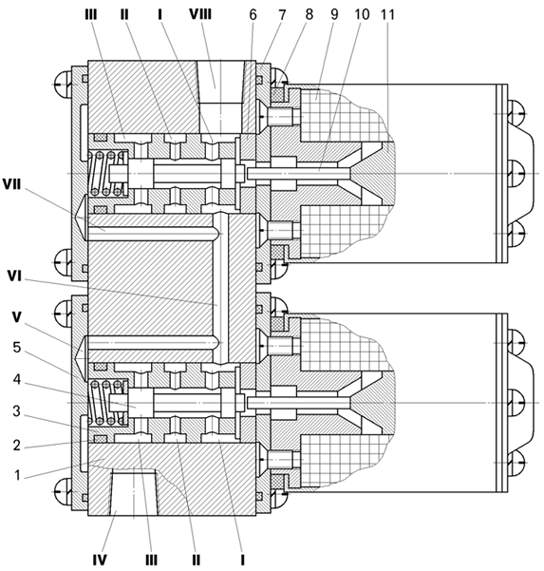

Рис.1. Блок гидрораспределителей управления:
| 1-корпус;
2,8-уплотнительные кольца; 3-гильза; 4-золотник; 5-крышка; 6-дистанционное кольцо; 7-фланец; 9-электромагнит; |
10-толкатель;
11-якорь электромагнита; I-полости, сообщающиеся с сливной гидролинией; II-полости, сообщающиеся с гидрораспределителем панели управления; III-полости, сообщающиеся с гидролинией управления; IV-канал гидролинии управления; V,VI,VII-дренажные каналы; VIII-канал сливной гидролинии. |
Он состоит из корпуса 1, двух золотниковых гидрораспределителей и двух электромагнитов.
В нейтральном положении выключателя оба электромагнита обесточены, и золотники 4 удерживаются пружинами в крайнем правом (по рисунку) положении. При установке ручки выключателя в положение “подъем” или “опускание” на обмотку соответствующего электромагнита подается ток, и якорь 11 через толкатель 10 перемещает золотник 4 в крайнее левое (по рисунку) положение. При этом полость III гидролинии управления, постоянно находящаяся под давлением рабочей жидкости, через полость II и канал в корпусе сообщается с одной из торцевых полостей золотника гидрораспределителя, а другая торцовая полость остается сообщенной со сливной гидролинией.
Панель управления (рис.2) — комбинированный клапанно-золотниковый гидрораспределитель, обеспечивающий распределение потоков рабочей жидкости в процессе цикла “подъем-опускание” платформы.
Рис.2. Панель управления:
| 1-корпус;
2,5- кронштейны; 3-корпус гидрораспределителя; 4-золотник гидрораспределителя; 6,15,20,24-пружины; 7-крышка; 8-специальный штуцер; 9,10,11,13,22,23-уплотнительные кольца; 12-крышка; 14-заглушки; 16-золотник клапана переключения насоса; 17-гидрораспределитель (в сборе); 18,26-гнезда клапанов; 19,25-шарики обратных клапанов; |
21-упор. I-канал напорной гидролинии к гидрораспределителю управления; II-канал для подвода жидкости от насоса к гидросистеме рулевого управления; III-канал гидролинии управления “подъем” платформы; IV- канал гидролинии управления “опускание” платформы; V-сливной канал панели управления; VI-канал напорной гидролинии “опускание” платформы; VII-сливной канал гидрораспределителя 17; VIII-канал подвода жидкости от насоса рулевого управления; IX-канал гидролинии управления “подъем” (соединен с каналом III); X-канал напорной гидролинии “подъем” платформы; XI-дроссельный канал; XII-канал напорной гидролинии (от насосов); XIII-канал гидролинии “подъем” (к гидроцилиндрам). |
Панель управления состоит из автономного гидрораспределителя (корпус 3 - золотник 4), золотника переключения насоса (корпус 1 - золотник 16) и двух обратных клапанов.Управляющий поток рабочей жидкости из гидролинии управления (от гидрораспределителя управления) подводится к каналам III, IV и IХ, золотники 4 и 16 смещаются и соединяют соответственно поршневые или штоковые полости гидроцилиндров с напорной гидролинией насосов. Платформа поднимается или опускается.
