КАБИНА САМОСВАЛА
КАБИНА САМОСВАЛА.
Кабина самосвала - цельнометаллическая, сварная, однодверная, одноместная с передним входом, с дополнительным боковым откидным сиденьем, герметичная, с термошумоизоляцией и мягкой внутренней обивкой, оборудована системой очистки подаваемого в кабину наружного воздуха. Она установлена слева на кронштейнах и крепится к ним в четырех точках болтами через резиновые амортизаторы, гасящие колебания кабины, возникающие при работе двигателя и движении самосвала.Конструкция капота, остекление кабины обеспечивают хорошую обзорность с рабочего места водителя.
ЗАПРЕЩАЕТСЯ переходить по капоту с одной стороны самосвала на другую - это ОПАСНО!
В кабине установлены рулевая колонка с рулевым колесом, сиденье водителя и дополнительное откидное сиденье, основная и дополнительная (верхняя) панели с приборами контроля и управления, вентиляторная установка, расположенная под верхней панелью приборов, электрические стеклоомыватель и стеклоочиститель с пантографным устройством, отопитель. Имеются сферические зеркала заднего вида, карман для документов, противосолнечный козырек, вешалка для одежды, плафон освещения. Предусмотрено место для медицинской аптечки.По заказу потребителя самосвалы могут комплектоваться радиоприемником и термосом, устанавливаемым в кабине, а также могут поставляться без отопителя.
На левом брызговике самосвала установлен огнетушитель (марка огнетушителя и правила пользования им указаны в прилагаемой к самосвалу документации).В дверь кабины вмонтирован замок со стопорным устройством с внутренней стороны двери и стеклоподъемник, имеются наружная и внутренняя ручки.Герметичность двери и окон обеспечивается резиновыми уплотнителями. На потолке, боковых и задней стенках - многослойная мягкая обивка, облицованная перфорированной винилискожей.
Стекло окна переднего обзора плоское, трехслойное, состоит из двух полированных стекол и прозрачной пластмассовой пленки между ними. Применение такого стекла повышает безопасность для водителя, так как осколки разбитого стекла не отделяются от пластмассовой пленки. Заднее и боковые стекла закаленные, безопасные.
Для удобства обслуживания и ремонта двигателя предусмотрено перемещение кабины в левую сторону от оси самосвала. Перед тем как перемещать кабину необходимо отсоединить шланги отопителя от кабины. Затем вывернуть четыре болта 3. Вставить в отверстия упоров 5 рычаги и, перемещая упоры относительно друг друга, произвести перемещение кабины влево до упора на 260 мм.

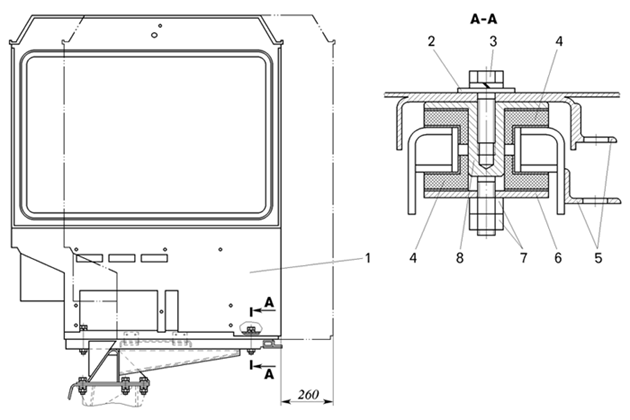

Схема перемещения кабины при обслуживании двигателя:
1 - кабина (вид спереди самосвала);
2 - шайба;
3 - болт;
4 - подушки опоры кабины;
5 - упоры;
6 - пластина амортизатора;
7 - гайки;
8 - втулка подушки.
