Клапан контрольного вывода БЕЛАЗ 75483
КЛАПАН КОНТРОЛЬНОГО ВЫВОДА
КЛАПАН КОНТРОЛЬНОГО ВЫВОДА.
Клапан контрольного вывода предназначен для присоединения к нему контрольно-измерительных приборов при проверке давления воздуха. Клапаны установлены в обоих контурах привода рабочей тормозной системы и в приводе стояночной системы.
 |

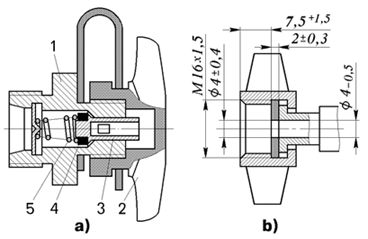

a -
клапан контрольного вывода; b - наконечник для присоединения контрольных устройств к клапану контрольного вывода; 1 - корпус; 2 - колпачок; 3 - толкатель клапана; 4 - уплотнительное кольцо; 5 - пружина; |
Для измерения давления отвернуть колпачок 2 и навернуть на клапан гайку прибора. При заворачивании гайки штуцер прибора воздействует на толкатель 3 и отжимает клапан от седла. Воздух через отверстие в толкателе поступает в прибор. После отсоединения прибора клапан пружиной 5 прижимается к седлу в корпусе 1, закрывая выход воздуха из контура. После отсоединения прибора навернуть колпачок 2.
