Регулирование зазора в шарнире рулевой тяги БЕЛАЗ 75483
РЕГУЛИРОВАНИЕ ЗАЗОРА В ШАРНИРЕ РУЛЕВОЙ ТЯГИ
Регулирование зазора в шарнире рулевой тяги. Для регулирования зазора в шарнире наконечника рулевой тяги нужно расстопорить гайку-крышку 3 , для чего отвернуть болты 1 и снять стопорную шайбу 2. Завернуть гайку-крышку 3 крутящим моментом 30-70Н.м, а потом отвернуть ее до первого совпадения прорези в ней с выступами стопорной шайбы. При необходимости шайбу можно перевернуть на 180o.
Закрепить стопорную шайбу болтами.
 |

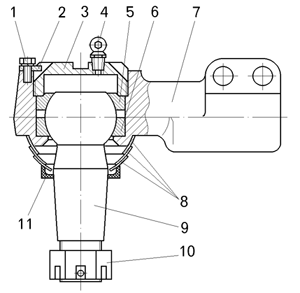

1 - болт; 2 - стопорная шайба; 3 - гайка - крышка; 4 - масленка; 5 - сухарь верхний; 6 - сухарь нижний; |
7 - наконечник; 8 - защитные шайбы; 9 - шаровой палец; 10 – гайка; 11-кольцо упорное. |
