Упругая муфта БЕЛАЗ 75483
УПРУГАЯ МУФТА
УПРУГАЯ
МУФТА.
Упругая
муфта
предназначена для гашения
крутильных колебаний маховика
двигателя и передачи крутящего
момента.Упругая муфта состоит из
двух фланцев, соединенных восемью
упругими резиновыми втулками 2.
 |

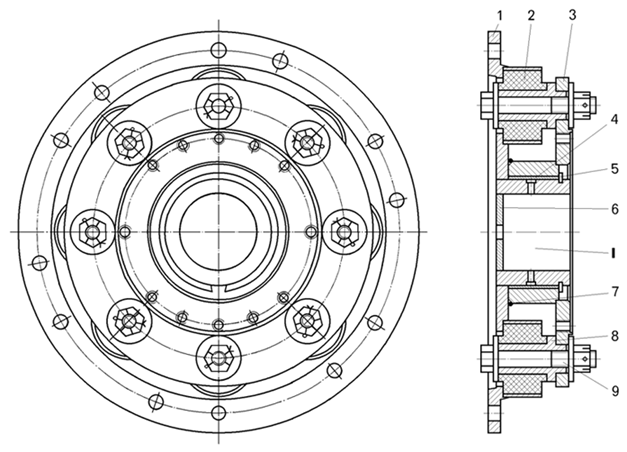

1 -
ведущий фланец;
2 -
резиновая втулка;
3 -
ведомый фланец;
4 -
чугунная втулка;
5 -
стопорное кольцо;
6 -
заглушка;
7 -
уплотнительное кольцо;
8 -
распорная втулка;
9 -
стяжной болт;
I -
внутренняя полость
|
Ведущий фланец 1
соединяется с маховиком двигателя.
Ведомый фланец 3 устанавливается в
ведущий и стопорится кольцом 5.
Упругие резиновые элементы через
распорные втулки 8 крепятся к
ведомому фланцу
болтами.Уплотнительное кольцо 7
служит для удержания смазки в
центрирующем соединении.Во
внутреннюю полость I при сборке на
заводе-изготовителе заложена
смазка Литол-24.
