МЕХАНИЗМ ПРИВОДА УПРАВЛЕНИЯ ТОРМОЗОМ - ЗАМЕДЛИТЕЛЕМ
МЕХАНИЗМ ПРИВОДА УПРАВЛЕНИЯ ТОРМОЗОМ – ЗАМЕДЛИТЕЛЕМ.
Управление тормозом-замедлителем осуществляется из кабины нажатием ногой на кнопку электрического выключателя. При нажатии на кнопку выключателя тормоз-замедлитель включается, при отпускании - выключается. Положение кнопки не фиксируется.
При нажатии на кнопку выключателя ток подается на электромагнит 1 механизма привода управления тормозом-замедлителем.
 |

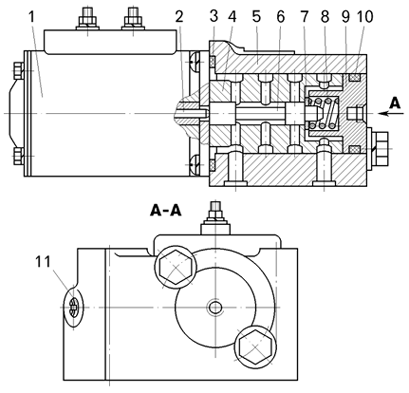

1 -
электромагнит; 2 - толкатель; 3, 10 - уплотнительные кольца; 4 - гильза пилота; 5 - корпус; 6 - золотник пилота; 7 - шайба; 8 - пружина фиксатора; 9 - крышка; 11 – пробка. |
Якорь электромагнита перемещает золотник 6 и масло поступает к торцу золотника 10 (см.75483-2.8. рис.1).
