Насосы БЕЛАЗ 7540А
НАСОСЫ
НАСОСЫ.Насосы — шестеренные, гидравлические, марки НШ 50А-3 предназначены для нагнетания рабочей жидкости в гидравлические системы самосвала. Направление вращения вала насоса указано на его корпусе.В качестве рабочей жидкости в гидросистемах самосвала с насосами НШ используются минеральные масла или их смеси, обеспечивающие номинальную вязкость 30-70 мм2/с, а минимальную – 15 мм 2/с при интервале температур рабочей жидкости в рабочем диапозоне от 0 до 80 0С.При эксплуатации насоса при отрицательных температурах наружного воздуха рабочая жидкость должна быть прогрета до состояния текучести. Текучесть определяется по образованию и отделению капель рабочей жидкости от мерного щупа, вынутого из масляного бака.

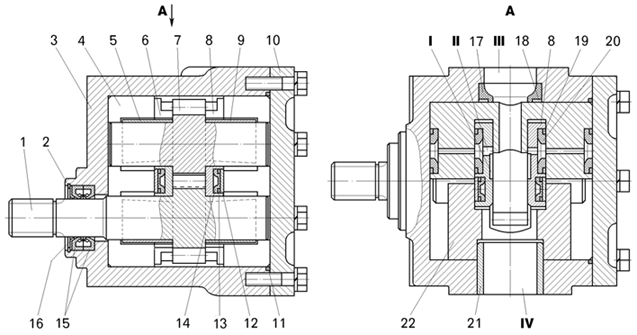

Гидравлический насос НШ 50А-3:
| 1-ведущая
шестерня; 2-пружинное кольцо; 3- корпус; 4-поджимная обойма; 5, 9-антифрикционные вкладыши; 6, 8-платики; 7-ведомая шестерня; 10-крышка; 11-уплотнительное кольцо; 12-предохранительная пластина; |
13,19-предохранительные
кольца; 14,17,20-торцовые уплотнительно-поджимные манжеты; 15-манжеты; 16-опорное кольцо; 18-опорная пластина; 21-центрирующая втулка; 22-подшипниковая обойма; I,II-каналы в платках; III-канал высокого давления (нагнетательный канал); IV-всасывающий канал. |
Насос состоит из корпуса 3, крышки 10 и качающего узла. Качающий узел состоит из ведущей 1 и ведомой 7 шестерен, двух платиков 6 и 8, антифрикционных вкладышей 5 и 9 и уплотнительных манжет.Нагнетание рабочей жидкости осуществляется при помощи ведущей 1 и ведомой 7 шестерен, расположенных между подшипниковой 22 и поджимной 4 обоймами и платиками 6 и 8.Подшипниковая обойма с установленными на ней антифрикционными вкладышами 5 и 9 служат единой опорой для всех цапф шестерен.Поджимная обойма под действием давления рабочей жидкости в полости манжеты 17 уплотняет по периферии зубья шестерен со стороны высокого давления.Опорная пластина 18 служит для перекрытия зазора между корпусом и поджимной обоймой.Боковые поверхности шестерен уплотняются двумя платиками под действием давления рабочей жидкости в полостях с торцевыми манжетами 14 и 20. Рабочие кромки торцевых манжет предохранены от выдавливания в торцевые зазоры пластинами 12, кольцами 13 и 19 и предохранительными прокладками.Ведущий вал насоса уплотнен манжетами 15, которые фиксируются упорным 16 и пружинным 2 кольцами.Центрирование ведущего вала качающего узла относительно установочного бурта корпуса обеспечивается втулкой 21.Стык корпуса с крышкой уплотняется резиновым кольцом 11,а приводной конец вала ведущей шестерни – резиновыми самоподжимными манжетами 15.
При эксплуатации насоса запрещается:
- эксплуатировать насос при температурах и вязкостях, превышающих указанные в требованиях к рабочей жидкости;
- использовать бывшее в употреблении масло без предварительной проверки его на соответствие требованиям стандартов и технических условий;
- эксплуатировать насос при наличии в рабочей жидкости воды и механических примесей выше установленной нормы.
