Блок гидрораспределителей управления БЕЛАЗ 7540А
Блок гидрораспределителей управления
БЛОК ГИДРОРАСПРЕДЕЛИТЕЛЕЙ УПРАВЛЕНИЯ.
Блок гидрораспределителей управления предназначен для управления подъемом и опусканием платформы.
 |

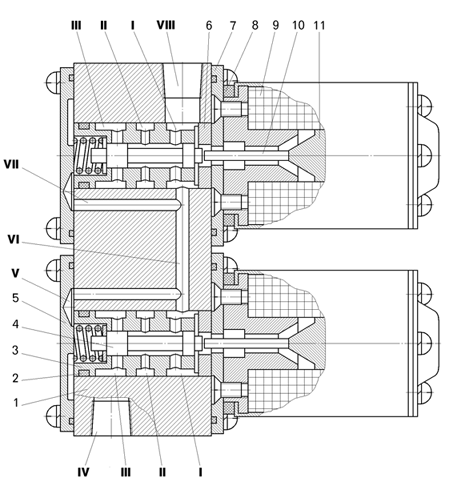

1-корпус;
2,8-уплотнительные кольца; 3-гильза; 4-золотник; 5-крышка; 6-дистанционное кольцо; 7-фланец; 9-электромагнит; 10-толкатель; 11-якорь электромагнита; I-полости, сообщающиеся со сливной гидролинией; II-полости, сообщающиеся с гидрораспределителем панели управления; III-полости, сообщающиеся с гидролинией управления; IV-канал гидролинии управления; V,VI,VII-дренажные каналы; VIII-канал сливной гидролинии. |
Он состоит из корпуса 1, двух золотниковых гидрораспределителей и двух электромагнитов.
В нейтральном положении выключателя оба электромагнита обесточены и золотники 4 удерживаются пружинами в крайнем правом (по рисунку) положении. При установке ручки выключателя в положение “подъем” или “опускание” на обмотку соответствующего электромагнита подается ток и якорь 11 через толкатель 10 перемещает золотник 4 в крайнее левое (по рисунку) положение. При этом полость III гидролинии управления, постоянно находящаяся под давлением рабочей жидкости, через полость II и канал в корпусе сообщается с одной из торцевых полостей золотника гидрораспределителя, а другая торцовая полость остается сообщенной со сливной гидролинией.
