Сиденье водителя БЕЛАЗ 7540А
Сиденье водителя
СИДЕНЬЕ ВОДИТЕЛЯ.Сиденье водителя имеет механизм подрессоривания, состоящий из пластинчатого торсиона 11, системы рычагов 3 и телескопического гидравлического амортизатора 10. Закруткой торсиона через систему рычагов обеспечивается подпружинивание остова сиденья и закрепленных на нем подушки 5 и спинки 9.Колебания и резкие толчки, передаваемые на кабину при движении самосвала, смягчаются закручиванием торсиона и гасятся амортизатором и частично трением в механизме подрессоривания. Гидравлический амортизатор установлен за спинкой сиденья и закреплен одним концом на основании сиденья, другим – на поперечине остова сиденья.
 |

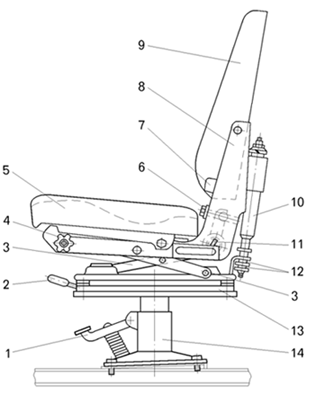

1 -
педаль вертикального
регулирования сиденья; 2 - рукоятка механизма регулирования в продольном направлении; 3 - рычаги торсионной подвески; 4 - рукоятка регулирования положения наклона подушки; 5 - подушка; 6 - болт механизма регулирования жесткости подвески торсиона; 7 - рычаг регулирования положения наклона спинки; 8 - кронштейн; 9 - спинка; 10 - гидравлический амортизатор; 11 - торсион; 12 - буфер; 13 - салазковый механизм регулирования положения сиденья в продольном направлении; 14 – подставка; |
В конструкции сиденья предусмотрена возможность изменения упругих качеств подрессоривания в зависимости от веса водителя регулировочным болтом 6, расположенным с правой стороны сиденья. При заворачивании болта жесткость подвески сиденья увеличивается, при выворачивании - уменьшается. Правильность регулировки оценивается субъективно водителем во время движения самосвала.Следует иметь в виду, что только при правильном подборе упругости в зависимости от веса водителя снижается вибрационная нагрузка и достигается максимальный эффект комфорта.Для продольного перемещения сиденья отвести ручку 2 влево, установить сиденье в требуемое положение и отпустить ручку.Регулировка сиденья по высоте осуществляется телескопической подставкой 14 с помощью педали 1.Регулировка угла наклона подушки сиденья производится поворачиванием рукоятки 4.Регулировка наклона спинки сиденья осуществляется рычагами 7, расположенными с обеих сторон сиденья.
Дополнительное боковое сиденье - служебное. Оно не имеет подставки и не регулируется. Под ним находится ящик для личных вещей водителя.
