Корректирующий клапан гмп БЕЛАЗ 7540А
КОРРЕКТИРУЮЩИЙ КЛАПАН ГМП
Корректирующий клапан предназначен для увеличения давления масла в главной гидролинии при работе на режиме гидротрансформатора.
 |

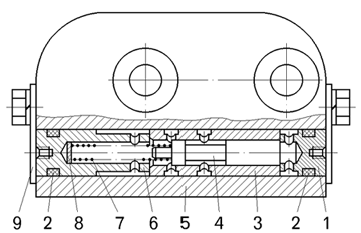

1
- малая крышка; 2 - уплотнительное кольцо; 3 - гильза; 4 - золотник; 5 - корпус; |
6
- большая крышка; 7 - пружина; 8 - шайба; 9 - прижимная пластина |
Если давление масла на выходе из гидротрансформатора больше, чем на входе, золотник 4 корректирующего клапана перемещается и масло на выходе из гидротрансформатора (под давлением большим, чем на входе) воздействует на торец золотника регулятора давления в главной гидролинии, и за счет этого в главной гидролинии увеличивается давление.
