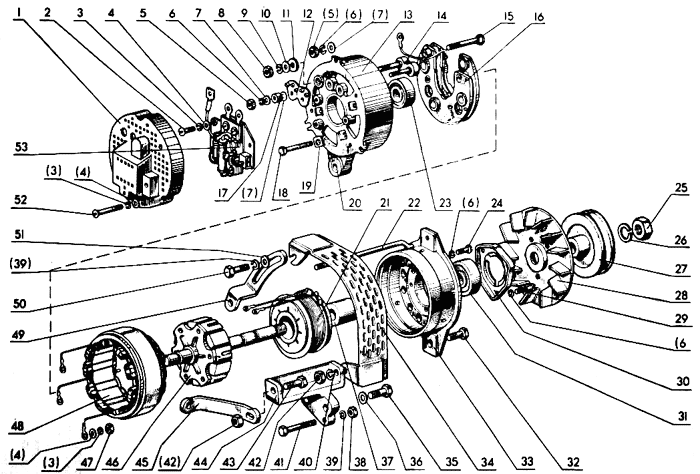

Генератор. Запчасти к трактору МТЗ 82
Генератор. Запчасти к трактору МТЗ 82
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 464.3701 | Генератор (состоит: 1-31, 33, 37, 46-48, 52) | ||
| 1 | 46.3701001 | 1 | Крышка регулирующего устройства |
| 2 | 001300-17 | 3 | Винт М4-6gх12 ОСТ 37001.127-81 |
| 3 | 7 | Шайба 4Л ОСТ 37.001.115-75 | |
| 4 | 002500-01 | 9 | Шайба 4Л ОСТ 37.001.144-75 |
| 5 | 002100-02 | 7 | Гайка М6-7Н ОСТ 37.001.124-75 |
| 6 | 13 | Шайба 5Л ОСТ 37.001.115-75 | |
| 7 | 002500-03 | 7 | Шайба 5 01 016 ГОСТ 11371-78 |
| 8 | 002100-03 | 3 | Гайка М6-6Н ОСТ 37.001.124-75 |
| 9 | 3 | Шайба 6Л ОСТ 37.001.115-75 | |
| 10 | 002500-05 | 2 | Шайба 6 01 16 ГОСТ 10450-78 |
| 11 | 46.3701017 | 1 | Шайба изоляционная |
| 12 | 46.3701013 | 1 | Изолятор |
| 13 | 46.,701300 | 1 | Крышка задняя |
| 14 | 46.3701020 | 1 | Панель выводов |
| 15 | 46.3701015 | 1 | Болт М6х53 |
| 16 | ЖГИК.435111.003 | 1 | Выпрямитель |
| 17 | 46.3701018 | 1 | Втулка распорная |
| 18 | 46.3701008 | 3 | Болт М4х27,5 |
| 19 | 46.3701011 | 3 | Изолятор фазный |
| 20 | 46.3701081 | 1 | Втулка разрезная |
| 21 | 46.3701060 | 1 | Катушка возбуждения |
| 22 | 46.3701080 | 3 | Болт стяжной |
| 23 | 1 | Шарикоподшипник 6-180502 К1С9 ТУ 4533-76 | |
| 24 | 001300-05 | 2 | Винт М5-gх14,5 ОСТ 37001.127-81 |
| 25 | 002100-07 | 1 | Гайка М16х1,5-6Н.5А.019 ГОСТ 5929-70 |
| 26 | 1 | Шайба 16Л 65Г 016 ГОСТ 6402-70 | |
| 27 | 464.3701051 | 1 | Шкив (одноручьевой) |
| 28 | 46.3701003 | 1 | Вентилятор |
| 29 | 001300-13 | 3 | Винт М5-6gх26 ОСТ 37001.127-81 |
| 30 | 46.3701007 | 1 | Крышка подшипника |
| 31 | 1 | Шарикоподшипник 6-180503 К1С9 ТУ 4533-76 | |
| 32 | 1 | Болт М10-6gx30.88.35.019 ГОСТ 7796-70 | |
| 33 | 46.3701400 | 1 | Крышка передняя |
| 34 | 240-3701060-Б | Щиток | |
| 35 | 2 | Болт М12-6gx35.88.35.019 ГОСТ 7796-70 | |
| 36 | 245-3701069 | 2 | Шайба |
| 37 | 46.3701005 | 1 | Втулка ротора |
| 38 | 1 | Гайка М8-6Н.6.019 ГОСТ 6915-70 | |
| 39 | 1 | Шайба 8 65Г 016 ГОСТ 6402-70 | |
| 40 | 1 | Шайба 10 65Г 016 ГОСТ 6402-70 | |
| 41 | 1 | Болт М8-6gx100.88.35.019 ГОСТ 7795-70 | |
| 42 | 3 | Гайка М10-6Н.6.019. ГОСТ 5915-70 | |
| 43 | 1 | Болт М10-6gx55.88.35.019 ГОСТ 7795-70 | |
| 44 | 240-3701056-Б | 1 | Кронштейн генератора |
| 45 | 240-3701068-Б | 1 | Растяжка |
| 46 | 46.3701200 | 1 | Ротор |
| 47 | 002100-09 | 3 | Гайка М4-6Н ОСТ 37001.124-55 |
| 48 | 46.3701100 | 1 | Статор |
| 49 | 240-370063 | 1 | планка |
| 50 | 1 | Болт М8-6gx25.88.35.019 ГОСТ 7796-70 | |
| 51 | 50-1002073 | 1 | Шайба упорная |
| 52 | 46.3701009 | 3 | Винт М8х28 |
| 53 | ЖГИК 435315002 | 1 | Регулирующее устройство |
