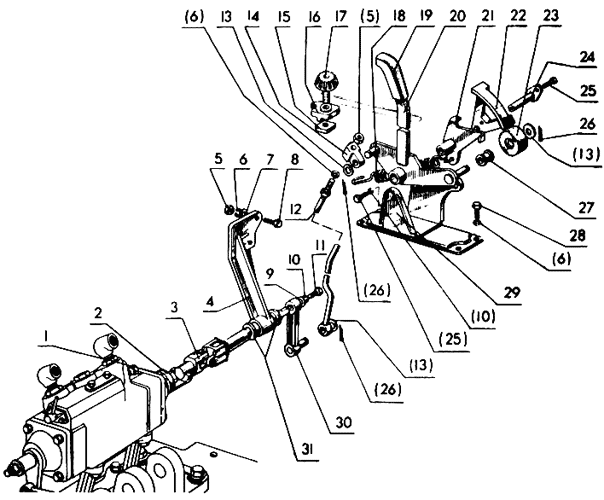

Управление регулятором (унифицированная кабина). Запчасти к трактору МТЗ 82
Управление регулятором (унифицированная кабина). Запчасти к трактору МТЗ 82
№ | Номер по каталогу | Кол-во | Наименование |
---|---|---|---|
1 | 1 | Шайба 10 ОТ ГОСТ 6402-70 | |
2 | 1 | Гайка М10-6Н.6.019. ГОСТ 5915-70 | |
3 | 80-4616050-В | 1 | Вал |
4 | 80-4616021-А | 1 | Кронштейн |
5 | 9 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
6 | 11 | Шайба 8Т.65Г.06 ГОСТ 6402-70 | |
7 | 3 | Шайба 8.01.019 ГОСТ 11371-78 | |
8 | 3 | Болт М8-6gx30.88.019 ГОСТ 7796-70 | |
9 | 1 | Шайба 6.01.019 ГОСТ 11371-78 | |
10 | 4 | Шайба 6Т.65Г.06 ГОСТ 6402-70 | |
11 | 1 | Болт М6-6gх12.88.35.019 ГОСТ 7796-70 | |
12 | 80-4616044-Б | 1 | Тяга |
13 | 2 | Шайба 10.01.019 ГОСТ 11371-78 | |
14 | 80-4616051 | 3 | Ползун |
15 | 1 | Гайка М6.6Н.5.019 ГОСТ 5915-70 | |
16 | 80-4616034 | 1 | Упор |
17 | 80-4616070 | 1 | Винт |
18 | 50-1605152 | 1 | Пружина |
19 | А13.17.000 | 1 | Рукоятка |
20 | 80-4616020-Б | 1 | Рычаг |
21 | 80-4616035 | 1 | Рычаг |
22 | 80-4616014-01 | 1 | Сектор |
23 | 80-4616017 | 1 | Ролик |
24 | 80-4616155 | 1 | Палец |
25 | 3 | Болт М6-6gх14.88.35.019 ГОСТ 7798-70 | |
26 | 8 | Шплинт 3,2х18.019 ГОСТ 397-70 | |
27 | 80-4616016 | 1 | Втулка |
28 | 4 | Болт М8-6gx16.88.019 ГОСТ 7796-70 | |
29 | 80-4616150 | 1 | Кронштейн |
30 | 80-4616040 | 2 | Рычаг |
31 | 80-4616092 | 1 | Втулка |
