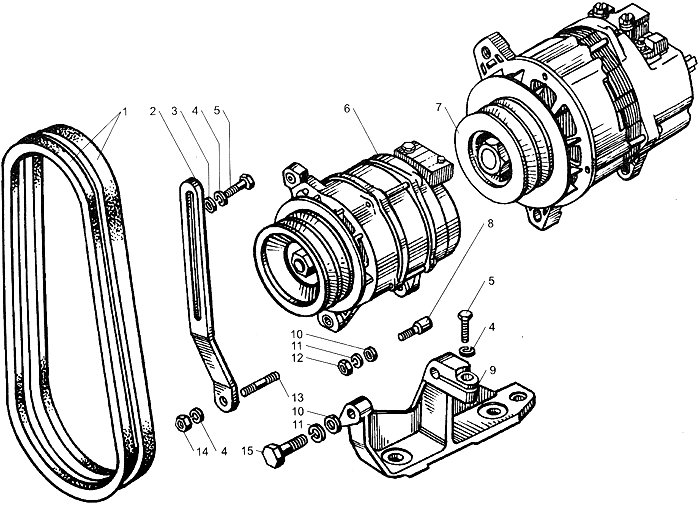

Генератор в сборе, его крепление и привод. ЯМЗ 238БЕ2

Генератор в сборе, его крепление и привод. ЯМЗ 238БЕ2
Номер по каталогу Наименование Кол-во
1236-37010021Комплект ремней привода генератора
25.6411.11072Ремень 2 кл. I-8,5*8-850
2236-3701025-Б21Планка натяжителя
3252038-П291Шайба
4252135-П23Шайба
5201458-П292Болт
645.7371.06971Генератор 1322.3771 в сб., для двигателей на а/м МАЗ
745.7371.05281Генератор 1702.3771 в сб., для двигателей на а/м КрАЗ
8238-37017801Палец
9236-37017741Кронштейн
10252006-П292Шайба
11252136-П22Шайба
12250512-П291Гайка
13216233-П291Шпилька
14250511-П291Гайка
15201501-П291Болт
