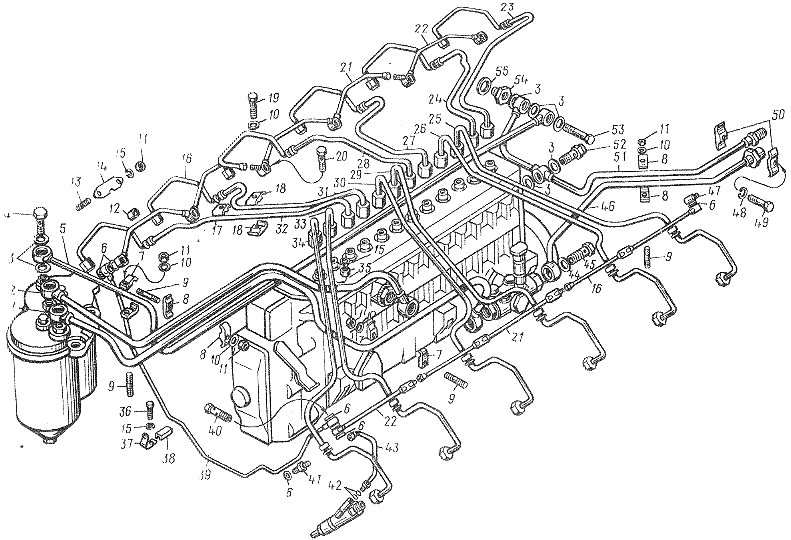

Топливные трубопроводы. ЯМЗ 850.10
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 1 | 850.1104422 | 1 | Трубка отводящая топливоподкачивающего насоса в сб. |
| 2 | 850.1104426-01 | 1 | Трубка подводящая насоса высокого давления в сб. |
| 3 | 312326-П | 7 | Прокладка |
| 4 | 310096-П29 | 1 | Болт |
| 5 | 850.1104384-01 | 1 | Трубка отводящая топливного фильтра в сб. |
| 6 | 312482-П34 | 39 | Шайба |
| 7 | 840.1104514 | 8 | Скоба в сб. |
| 8 | 840.1104446 | 4 | Скоба в сб. |
| 9 | 216531-П29 | 7 | Шпилька крепеления скоб |
| 10 | 252005-П29 | 16 | Шайба |
| 11 | 250511-П29 | 23 | Гайка |
| 12 | 240-1104344-А | 12 | Уплотнитель |
| 13 | 216527-П29 | 24 | Шпилька крепления фланца |
| 14 | 840.1112546 | 12 | Фланец |
| 15 | 252135-П2 | 27 | Шайба |
| 16 | 8423.1104373-10 | 2 | Трубка топливная дренажная |
| 17 | 840.1112522 | 1 | Колодка |
| 18 | 840.1112528 | 14 | Скоба |
| 19 | 201462-П29 | 8 | Болт |
| 20 | 310122-П29 | 9 | Болт |
| 21 | 840.1104374-10 | 2 | Трубка топливная дренажная |
| 22 | 8423.1104375 | 2 | Трубка топливная дренажная короткая |
| 840.1112406-10 | 3 | Трубка топливная высокого давления в сб. (для запасных частей) | |
| 840.1112416-10 | 9 | Трубка топливная высокого давления в сб. (для запасных частей) | |
| 23 | 840.1112400-10 | 1 | Трубка топливная высокого давления 1-й секции |
| 24 | 840.1112410-10 | 1 | Трубка топливная высокого давления 2-й секции |
| 25 | 840.1112420-10 | 1 | Трубка топливная высокого давления 3-й секции |
| 26 | 840.1112430-10 | 1 | Трубка топливная высокого давления 4-й секции |
| 27 | 840.1112440-10 | 1 | Трубка топливная высокого давления 5-й секции |
| 28 | 840.1112450-10 | 1 | Трубка топливная высокого давления 6-й секции |
| 29 | 840.1112460-10 | 1 | Трубка топливная высокого давления 7-й секции |
| 30 | 840.1112470-10 | 1 | Трубка топливная высокого давления 8-й секции |
| 31 | 840.1112480-10 | 1 | Трубка топливная высокого давления 9-й секции |
| 32 | 840.1112490-10 | 1 | Трубка топливная высокого давления 10-й секции |
| 33 | 840.1112500-10 | 1 | Трубка топливная высокого давления 11-й секции |
| 34 | 840.1112510-10 | 1 | Трубка топливная высокого давления 12-й секции |
| 35 | 250510-П29 | 1 | Гайка |
| 36 | 201454-П29 | 2 | Болт |
| 37 | 840.1104825 | 2 | Кляммер крепления дренажной трубки |
| 38 | 840.1104336 | 2 | Прокладка |
| 39 | 840.1104370-01 | 1 | Трубка дренажная форсунок в сб. |
| 40 | 310239-П29 | 3 | Болт |
| 41 | 840.1104918 | 12 | Ниппель |
| 42 | 238-1723026 | 24 | Кольцо (006-010-25-2-1) |
| 43 | 840.1104361-10 | 12 | Трубка форсунки дренажная |
| 44 | 201-1015624 | 10 | Прокладка |
| 45 | 310264-П29 | 5 | Болт |
| 46 | 850.1104410 | 1 | Трубка подводящая топливоподкачивающего насоса в сб. |
| 47 | 840.1104349 | 1 | Наконечник |
| 48 | 252136-П2 | 1 | Шайба |
| 49 | 201682-П29 | 1 | Болт |
| 50 | 840.1104440 | 2 | Колодка |
| 51 | 850.1104382 | 1 | Трубка отводящая насоса высокого давления в сб. |
| 52 | 60.111282 | 1 | Клапан перепускной в сб. |
| 53 | 310236-П29 | 1 | Болт |
| 54 | 316616-П29 | 1 | Ввертыш |
| 55 | 312630-П | 1 | Шайба |
| 10 | 840.1112548 | 12 | Гайка специальная |
| 14 | 240-1104358 | 12 | Колодка |
| 201420-П29 | 12 | Болт | |
| 252004-П29 | 12 | Шайба | |
| 850.1104406 | 1 | Кронштейн |
